| КЛАПАН ПОПУТНОГО ДАВЛЕНИЯ |  |
Номер публикации патента: 2175044 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E03D001/32 F16K031/18 | | Аналоги изобретения: | RU 1076 U1, 16.11.1995. SU 1576669 А1, 07.07.1990. SU 1721196 А1, 23.03.1992. RU 2052589 С1, 20.01.1996. GB 1097335 А, 03.01.1968. GB 1088556 А, 25.10.1967. US 4631760 А, 30.12.1986. CH 501115 А, 15.02.1971. |
| Имя заявителя: | Российский университет дружбы народов | | Изобретатели: | Свинцов А.П.
Мукарзель С.А. | | Патентообладатели: | Российский университет дружбы народов |
Реферат | |

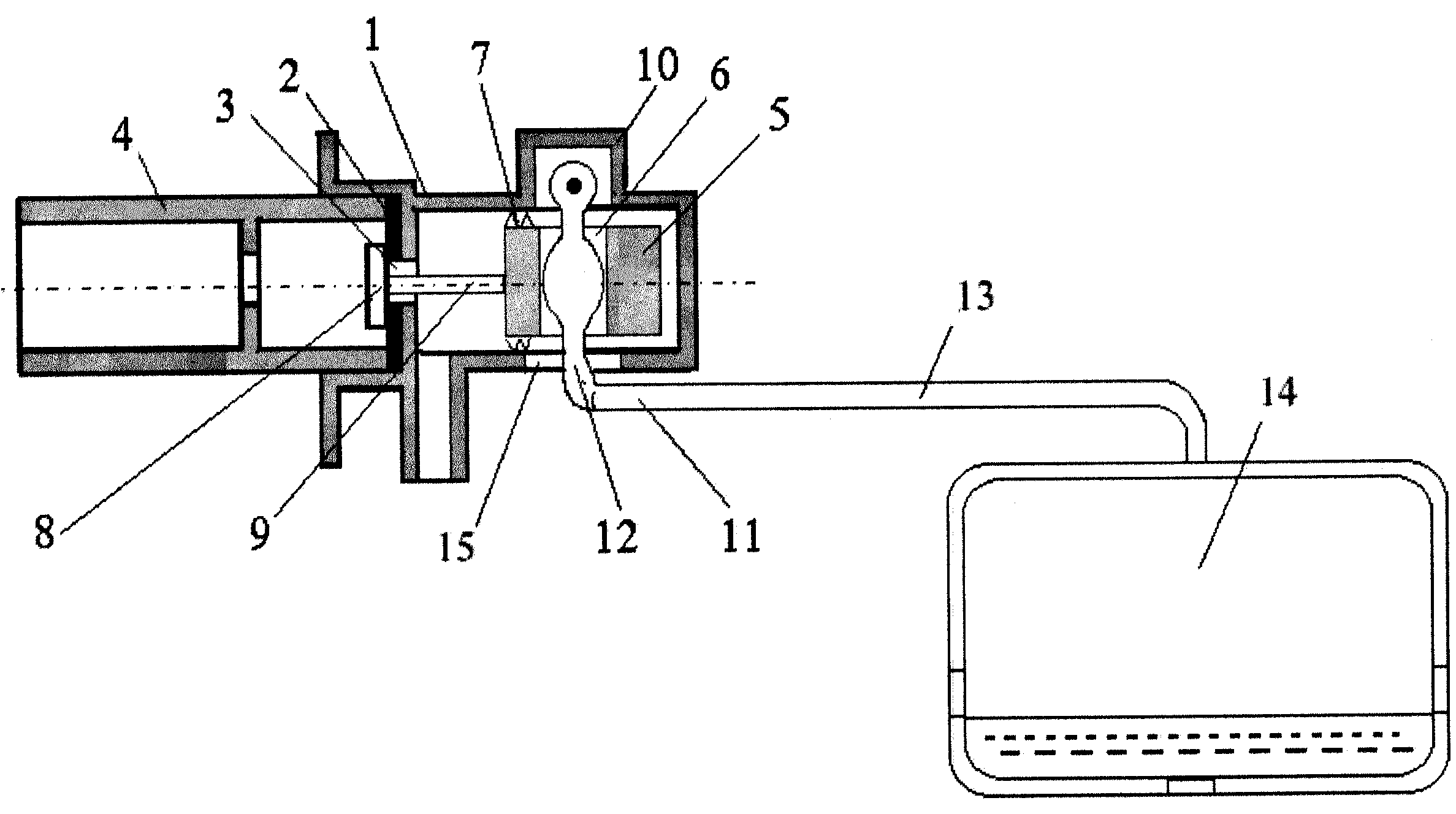

Изобретение относится к санитарной технике и может быть использовано в смывных бачках, применяемых для промывки унитазов и напольных чаш. Техническим результатом является улучшение работы смывного бачка, снижение акустического шума от движущейся воды и предотвращение ее разбрызгивания при заполнении смывного бачка. Клапан содержит корпус, снабженный кронштейном, в полости корпуса установлен шток с лабиринтным уплотнением, сквозным отверстием и запорным элементом, подающий патрубок, уплотнительную прокладку с центральным отверстием, поплавок с одним отверстием в донной части и двумя соосными отверстиями на его боковых поверхностях, размещенный на рычаге, шарнирно соединенном со штоком, малое плечо рычага установлено через отверстие, выполненное в корпусе, и сквозное отверстие, выполненное в штоке, и шарнирно закреплено в кронштейне. Кронштейн выполнен с глухим монтажным пазом. Отверстие в корпусе выполнено продольным в нижней части корпуса, а малое плечо рычага имеет плоскую двояковыпуклую форму в серединной части между точкой крепления к кронштейну и изгибом. 1 ил.
|
