| СИСТЕМА ЭКОНОМНОГО ВОДОСНАБЖЕНИЯ ЗДАНИЙ |  |
Номер публикации патента: 2182202 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E03C001/00 E03C001/122 E03D001/00 | | Аналоги изобретения: | SU 1813854 A1, 07.05.1993. SU 1698384 A1, 15.12.1991. SU 1520202 A1, 07.11.1989. SU 1276772 A1, 15.12.1989. RU 10406 U1, 16.07.1999. RU 2124095 C1, 27.12.1998. US 3995327 A, 07.12.1976. EP 0007858 A1, 06.02.1980. GB 1104095 A, 21.02.1968. GB 1062897 A, 22.03.1967. FR 2681354 A1, 19.03.1993. |
| Имя заявителя: | Капусткин Николай Федорович | | Изобретатели: | Капусткин Н.Ф. | | Патентообладатели: | Капусткин Николай Федорович |
Реферат | |

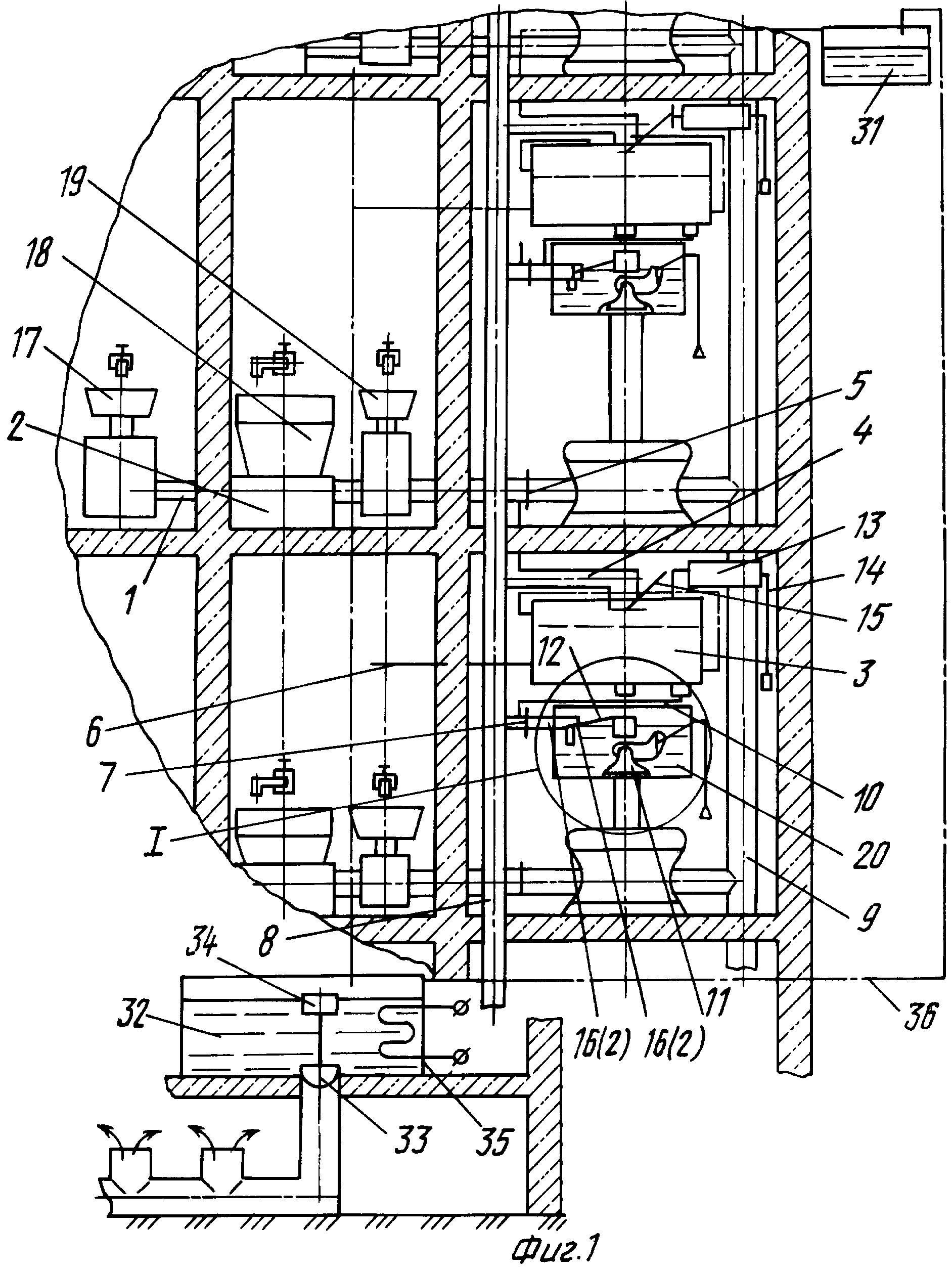

Изобретение относится к отрасли жилищно-коммунального хозяйства. Техническим результатом является экономия питьевой воды. Система содержит водовод, водоразборные краны, сливные патрубки, резервуар, бачки, трубопроводы, переливные трубки, поплавки, резервуар основания и резервуар-накопитель верхнего этажа, а также в систему введены автоматы раздачи для слива отработанной воды верхних этажей в сливные бачки нижних этажей. Автоматы раздачи взаимосвязаны питающими патрубками для слива отработанной воды верхних этажей с верхними этажами и имеют поплавки и колена, имеющие сливные отверстия и устанавливаемые в единый корпус, снабженный заслонкой и дренажными отверстиями и связанный посредством колен с патрубком водовода, на котором имеются заслонка и счетчик расхода воды. Водовод снабжен баком-накопителем для раздачи воды по патрубкам в автомат раздачи и резервуар основания. Переливная трубка связывает резервуар-накопитель верхнего этажа с резервуаром основания, имеющим термоэлектронагреватель - ТЭН и устанавливаемым под патрубок водовода первого этажа над придворовой территорией. Сливной бачок снабжен двойным кулисным клапаном, связанным с водоводом, имеющим заслонку, а также приводом клапана и резиновой трубкой, которые присоединены к соответствующим патрубкам автомата раздачи. 3 з.п. ф-лы, 4 ил.
|
