| УЛОВИТЕЛЬ ЗАПАХОВ (ВАРИАНТЫ) И СИСТЕМА ДЛЯ СЛИВА СТОЧНОЙ ЖИДКОСТИ |  |
Номер публикации патента: 2173749 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E03C001/29 E03D009/00 A47K011/00 E03F001/00 | | Аналоги изобретения: | DE 2816597 B1, 06.09.1979. SU 389224 A, 13.11.1973. US 4028747 A, 14.06.1977. CH 604657 A5, 15.09.1978. FR 643593 A, 19.09.1928. AU 585720 A, 22.06.1989. |
| Имя заявителя: | Дитмар Л. ДЖОРДЖЕС (US) | | Изобретатели: | Дитмар Л. ДЖОРДЖЕС (US) | | Патентообладатели: | Дитмар Л. ДЖОРДЖЕС (US) | | Номер конвенционной заявки: | 08/548,281 | | Страна приоритета: | US | | Патентный поверенный: | Томская Елена Владимировна |
Реферат | |

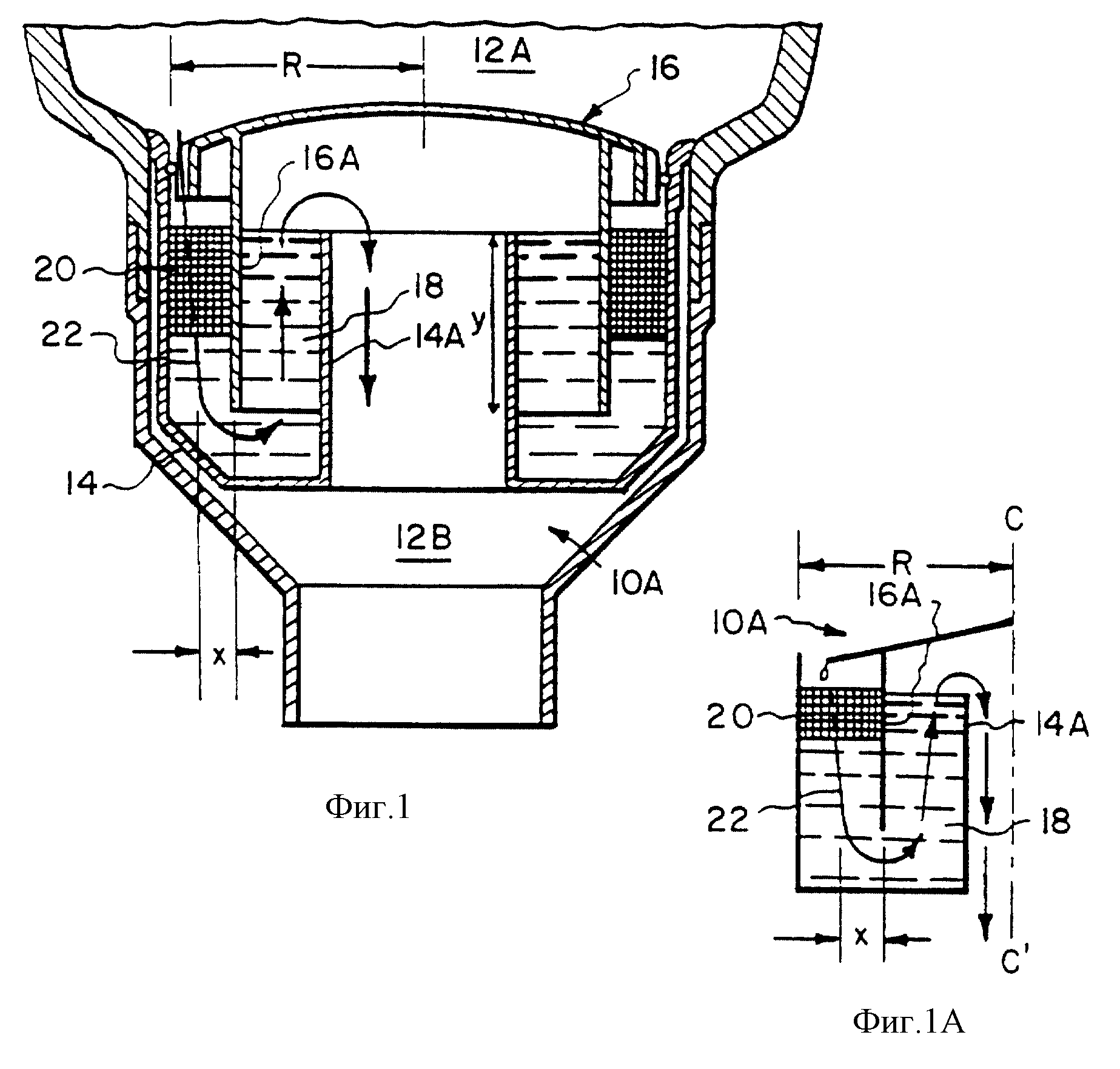

Изобретение относится к уловителям запахов дренажных устройств или писсуаров. Техническим результатом является повышение экономичности, эффективности, ремонтопригодности, увеличение срока службы и исключение возможности утечки маслянистого уплотнителя. Уловитель запахов содержит заполняемый жидкостью корпус с верхней крышкой, по крайней мере одно выполненное в ней отверстие для прохода жидкости в корпус, расположенную в корпусе перегородку, которая делит корпус на приемный отсек и сливной отсек, расположенный в сливном отсеке дренажный стояк со сливным отверстием, причем верхний край стояка служит переливной кромкой. Корпус приспособлен для того, чтобы в нем находилось определенное количество имеющей низкую плотность жидкости, которая образует на поверхности находящейся в приемном отсеке жидкости слой плавающего на ней жидкого уплотнителя. При этом по первому варианту выполнения горизонтальное расстояние, измеренное от каждого, по крайней мере одного отверстия, выполненного в крышке, до конца перегородки, вдоль которого движется проходящая через уловитель жидкость, больше вертикального расстояния, измеренного от уровня переливной кромки до нижнего края перегородки, а траектория движения потока жидкости под перегородкой является преимущественно горизонтальной. По второму варианту выполнения это расстояние более чем на 30% расстояния, которое на высоте нижнего края перегородки равно расстоянию от центра корпуса до его боковой стенки. Также описана система для слива сточной воды, использующая указанный уловитель запахов. 3 с. и 41 з.п. ф-лы, 2 табл., 18 ил.
|
