WO 02086245 A1, 31.10.2002. RU 2081256 C1, 10.06.1997. RU 2004719 C1, 15.12.1993. DE 102004051597 A1, 04.05.2006.
Имя заявителя:
Романовский Владимир Федорович (RU), Романовский Алексей Владимирович (RU)
Изобретатели:
Романовский Владимир Федорович (RU) Романовский Алексей Владимирович (RU)
Патентообладатели:
Романовский Владимир Федорович (RU) Романовский Алексей Владимирович (RU)
Реферат

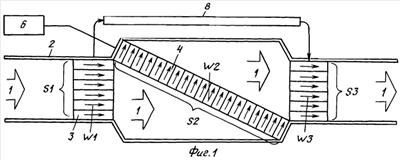

Устройство включает холодильную машину, сборник водяного конденсата и канал для прохождения потока воздуха. В канале прохождения потока воздуха последовательно расположены по направлению движения этого потока средство конвекционного охлаждения с проточным сечением площадью S1, средство конденсации паров воды с проточным сечением площадью S2, средство конвекционного нагрева с проточным сечением площадью S3. Средство конденсации паров воды подключено по тепловому потоку к холодильной машине. Средства нагрева и охлаждения связаны между собой по тепловому потоку. Сборник водяного конденсата сообщен, по меньшей мере, со средством конденсации паров воды. Каждая из площадей проточных сечений S1 и S3 средств охлаждения и нагрева выполнена меньшей по величине, чем площадь S2 проточного сечения средства конденсации паров воды. Способ включает создание потока воздуха, содержащего пары воды. При последовательном прохождении потоком воздуха через проточную теплообменную систему обеспечивают процессы: конвекционного охлаждения воздуха, извлечения из воздуха паров воды путем их конденсации и последующего конвекционного нагрева воздуха. В проточном канале варьируют скорость движения воздуха в зависимости от типа теплообменного процесса. Скорость движения воздуха при прохождении воздуха через средство конденсации паров воды понижают и вновь повышают при прохождении воздухом средства конвекционного нагрева. Такая конструкция и технология позволят повысить эффективность извлечения воды из воздуха и снизить энергетические потери. 2 н. и 5 з.п. ф-лы, 5 ил.
