RU 16758 U1, 10.02.2001. RU 2001257 С1, 15.10.1993. RU 38830 U1, 10.07.2004. SU 981591 А1, 15.12.1982. SU 646015 А1, 05.02.1979. CN 2667152 Y, 29.12.2004. CN 2714800 Y, 03.08.2005. US 2002084070 А1, 04.07.2002. WO 9534742 Al, 21.12.1995. US 5232048 A, 03.08.1993.
Имя заявителя:
Общество с ограниченной ответственностью Научно-производственная компания "РосФиН" (RU)
Изобретатели:
Соловьев Эдуард Федорович (RU) Черек Алексей Михайлович (RU)
Патентообладатели:
Общество с ограниченной ответственностью Научно-производственная компания "РосФиН" (RU)
Реферат

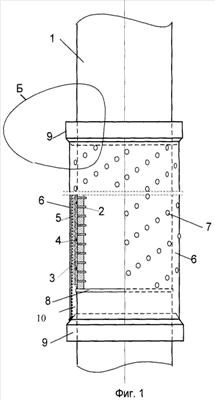

Изобретение относится к добыче жидкости из недр и может быть использовано в нефтяной, горной и других промышленностях. Скважинный фильтр содержит трубу с выполненными на ее боковой поверхности отверстиями, в которых установлены срезаемые пробки, защитный кожух с отверстиями и фильтрующую сетку. Фильтрующая сетка расположена между кожухом и трубой и выполнена в виде гофров с продольной, поперечной или наклонной относительно фильтра волнистостью. Причем поверхности гофров, прилегающие к трубе, прикреплены к поверхности трубы с помощью точечной сварки. Между защитным кожухом и фильтрующей сеткой установлена защитная сетка с размером ячеек 1-5 мм. Торцы фильтрующей сетки прикреплены к трубе с помощью обжимных колец, а кожух и защитная сетка прикреплены к трубе с помощью опорно-прижимных колец. Нижнее опорно-прижимное кольцо для крепления защитной сетки и кожуха расположено ниже нижнего обжимного кольца для крепления фильтрующей сетки с образованием накопительной камеры для сбора механических примесей. Техническим результатом является увеличение суммарной фильтрующей поверхности фильтрующей сетки, исключение засорения фильтрующей поверхности за счет самоочистки фильтра. 4 ил.
