SU 987037 А1, 07.01.1983. SU 644914 А1, 30.01.1979. SU 962468 А1, 30.09.1982. US 3045844 А, 24.07.1962. US 4339225 А, 13.07.1982.
Имя заявителя:
Харнисчфегер Текнолоджиз, Инк. (US)
Изобретатели:
ВУРСТЕР Эндрю М. (US)
Патентообладатели:
Харнисчфегер Текнолоджиз, Инк. (US)
Приоритетные данные:
11.09.2007 US 11/853,784
Реферат

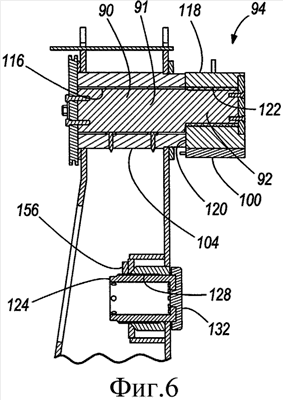

Предложенная группа изобретений относится к строительной землеройной технике, в частности к конструкции опорного блока стрелы экскаватора. Техническим результатом является снижение трудоемкости и времени техобслуживания и повышение срока службы узлов опорного блока. Опорный блок содержит основной корпус, имеющий верхний конец и нижний конец, отверстие для вала механизма загрузки, проходящее сквозь нижний конец указанного основного корпуса, и два расположенных на расстоянии друг от друга отверстия для эксцентриковых пальцев, расположенные в указанном верхнем конце. Кроме того, опорный узел содержит два эксцентриковых пальца, каждый из которых помещен в одно из указанных отверстий, приспособление для синхронного поворота указанных эксцентриковых пальцев и литое изделие, имеющее верхний конец и нижний конец. При этом на указанном нижнем конце указанного литого изделия установлены верхние изнашивающиеся накладки, и выполненные упирающимися в верхнюю часть рукояти ковша. Опорный узел также содержит два отверстия для приема резьбовых трубок, расположенные на расстоянии друг от друга в направлении перемещения рукояти, две резьбовые трубки, каждая из которых вставлена в одно из указанных отверстий для приема трубки, приспособление для поворота указанных трубок и приспособление для фиксации указанных трубок. Причем на каждой из указанных резьбовых трубок установлены изнашивающиеся накладки. 3 н. и 9 з.п. ф-лы, 7 ил.
