FR 2222494 А, 18.10.1974. DE 3536809 C1, 02.04.1987. GB 1140920 A, 14.10.1966. RU 2203360 C1, 27.04.2003. RU 2282773 C2, 27. 08.2006. RU 2291936 C1, 20.01.2007. DE 2549547 В2, 12.05.1977.
Имя заявителя:
Рябинин Вячеслав Петрович (RU)
Изобретатели:
Рябинин Вячеслав Петрович (RU) Матвеичева Ирина Анатольевна (RU) Осокин Игорь Иванович (RU)
Патентообладатели:
Рябинин Вячеслав Петрович (RU)
Реферат

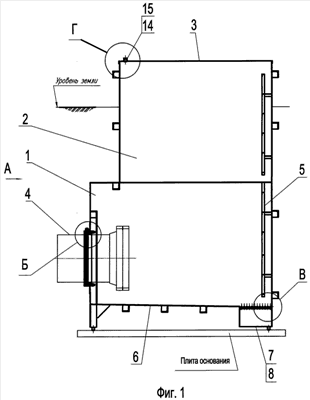

Металлический сварной колодец, покрытый гидроизоляцией и состоящий из наборного каркаса и листовой обшивки, которые образуют короб 1 и горловину 2 с люковым закрытием 3. В стенках и перекрытии короба выполнены отверстия под трубы 4 и горловину 2. Под люковым закрытием 3 закреплена лестница 5. Днище 6 выполнено с уклоном и лотком 7 для стока и сбора конденсата и продуктов очистки трубопровода. Для удобства обслуживающего персонала лоток 7 закрыт решеткой 8. Отверстие в стенке под трубу 4 оснащено сальниковым уплотнением, охватывающим трубу 4. Сальниковое уплотнение крепится к стенке колодца с возможностью подтягивания уплотнительных колец изнутри колодца. Для удобства монтажа на действующем трубопроводе сальниковое уплотнение выполнено с разъемом корпуса и нажимного фланца. Корпус уплотнения установлен в отверстии под трубу с зазором и крепится к стенке короба посредством герметичного фланцевого соединения. Короб оснащен домкратами для центрирования отверстия с трубой и выравнивания колодца. В люковом закрытии 3 установлен сквозной патрубок для опускания в колодец датчиков контроля загазованности воздуха. Снижены трудоемкость строительства и обслуживания трубопроводов. 5 ил.
