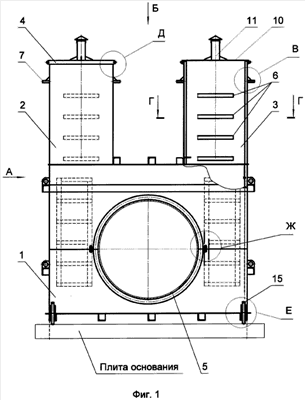

Металлический сварной колодец из наборного каркаса и листовой обшивки, образующих короб 1, параллельные горловины 2 и 3, закрытые люками 4 и расположенные по обе стороны трубопровода 5. В стенках и перекрытии короба выполнены отверстия под трубопровод 5 и горловины 2, 3. Под люками 4 закреплены лестницы 6. В каждую горловину вварены патрубки 7 для подвода снаружи кабеля и стенки 8, образующие каналы для прокладки кабеля к приборам, устанавливаемым в колодце. Для организации приточно-вытяжной вентиляции на крышках 10 люков установлены вытяжные трубы 11, а крышки и обрамление каждого люка образуют каналы, соединенные с каналами под кабель. Отверстия для труб в стенках колодца оснащены сальниковыми уплотнениями, которые охватывают трубопровод и крепятся к стенке с возможностью подтягивания уплотнительных колец набивки изнутри колодца. Короб оснащен домкратами 15 для выравнивания колодца в горизонтальной плоскости и центрирования отверстий колодца с трубопроводом. Короб 1 колодца и детали сальниковых уплотнений выполнены с разъемом. Корпус сальникового уплотнения установлен в отверстии под трубу с зазором и крепится к стенке колодца посредством герметичного фланцевого соединения. Улучшены условия эксплуатации, снижена трудоемкость строительства и обслуживания трубопроводов. 9 ил.
