| ТОННЕЛЬ |  |
Номер публикации патента: 2181412 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E02D029/00 E02D029/055 | | Аналоги изобретения: | МАЛИНИН А.Г. Строительство автодорожных тоннелей в Перми. Подземное пространство мира.-1999, №5, с.23-25. RU 2138597 C1, 27.09.1999. СН 642416 А5, 10.04.1984. DE 3710590 A1, 20.10.1998. US 5522676 А, 04.06.1996. DE 3710822 A1, 20.10.1988. DE 3229889 A1, 16.02.1983. КОНДРАТОВ А.Б., БОРОДУЛИН В.И. О тоннеле в третье тысячелетие. Подземное пространство мира.-1999, №5, с.17 и 18. МАЛИНИН А.Г. Предварительное инъекционное закрепление грунтов при строительстве тоннелей в Перми, Подземное пространств о мира.-2001, №1, с.42-47. Тоннельный переход с опережающим экраном из труб под железной дорогой.-1999, Корпорация "ТРАНССТРОЙ", Тоннельная ассоци ация России, МАКОВСКИЙ Л.В. Городские подземные транспортные сооружения.-М.: Стройиздат, 1979, с.415-425, рис. IX.25 ГОЛЫШЕВ А.П. и др. Химическое закрепление грунтов при ликвидации аварии. Метро и тоннели.-2001, №3, с.8-11. |
| Имя заявителя: | Федосеев Андрей Владимирович | | Патентообладатели: | Черняков Андрей Валерьевич
Варыгин Владимир Николаевич
Каешков Сергей Дмитриевич
Козлов Игорь Владимирович
Подерегин Александр Николаевич
Селиванов Николай Павлович
Смагин Юрий Николаевич
Черняков Владимир Глебович |
Реферат | |

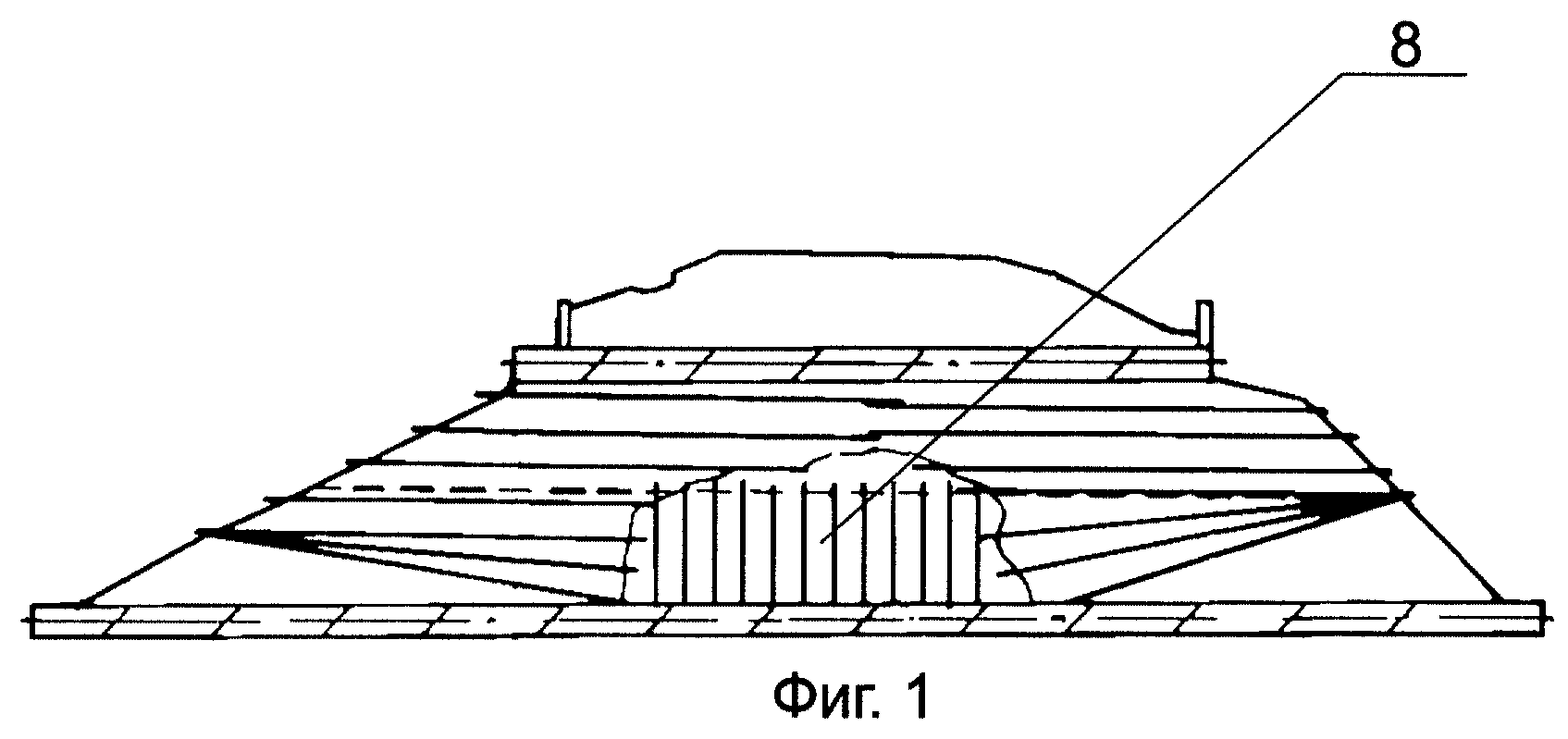

Изобретение относится к области строительства, а именно к конструкциям подземных сооружений, возводимых под транспортной магистралью без перерыва движения по ней в сложных горно-геологических условиях, в том числе в обводненных слабых грунтах, залегающих под лотком тоннеля и образующих его основание. Тоннель включает обделку, состоящую из лотка, стен и перекрытия, наружный защитный экран из протяженных элементов с замкнутой или разомкнутой (на чертежах не показано) конфигурацией поперечного сечения и замковыми соединениями между элементами. Новым является то, что защитный экран тоннеля, выполненного путем разработки предварительно закрепленного слабого грунта, расположен по всему периметру поперечного сечения тоннеля, а лоток обделки снабжен свайным основанием с инъекционными сваями, верхние части которых содержат выполненные из конструкционного материала, преимущественно из металла, совместимого в работе с инъектируемым материалом свай, патрубки, которые пропущены через отверстия, выполненные для этого в замковых соединениях элементов экрана. Технический результат, обеспечиваемый изобретением, состоит в повышении надежности и безопасности эксплуатации тоннеля за счет исключения осадок дневной поверхности как при возведении, так и при эксплуатации при одновременном снижении осадок грунтов основания тоннеля, возведенного в сложных горно-геологических условиях, в том числе при наличии слабых обводненных грунтов в уровне основания тоннеля, в том числе сильно сжимаемых торфов, подстилаемых суглинками текучей консистенции, ниже которых находится слой гравия, и расположении коренных грунтов на значительной глубине. 18 з. п.ф-лы, 23 ил.
|
