US 5727902 А, 17.03.1998. RU 2349704 С2, 20.03.2009. ЕР 1147262 В1, 07.04.2004. US 6860677 В2, 01.03.2005. KR 100468438 В1, 31.01.2005. BY 10024 С1, 30.12.2007. RU 2104368 С1, 10.02.1998.
Имя заявителя:
Общество с ограниченной ответственностью "ЭКОсервис-НЕФТЕГАЗ" (RU)
Изобретатели:
Бурдин Алексей Аркадьевич (RU) Фирсов Александр Юрьевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "ЭКОсервис-НЕФТЕГАЗ" (RU)
Реферат

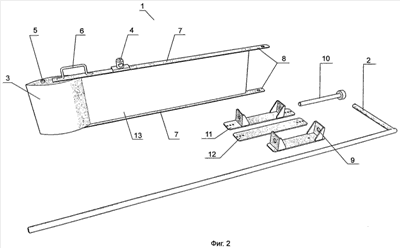

Изобретение относится к охране окружающей среды при технической эксплуатации магистральных нефтепроводов. Устройство состоит из отклоняющего крыла 1, отводящей Г-образной штанги 2, элементов крепления. Отклоняющее крыло 1 представляет собой поплавковую камеру 3 в виде заполняемого воздухом короба. К верхней плоскости поплавковой камеры 3 приварен поворотный рым 4. На поплавковой камере 3 предусмотрены отверстие для слива воды с пробкой 5 и ручка 6 для переноса. К основаниям поплавковой камеры 3 приварены пластины 7 с петлями 8. Боновое заграждение состоит из секций, соединенных друг с другом замковым соединением. Узел крепления отклоняющего крыла 1 к замковому соединению секций бонового заграждения выполнен шарнирно с помощью кронштейна 9. Отводящая Г-образная штанга 2 предназначена для изменения угла отклонения крыла 1 относительно оси бонового заграждения. Узел крепления короткого конца отводящей штанги 2 к межпоплавковой зоне секции бонового заграждения выполнен шарнирно с помощью кронштейна 11. Длинный конец отводящей штанги 2 пропущен через отверстие поворотного рыма 4 с возможностью совершения возвратно-поступательного движения. Предложенное устройство позволяет увеличить возможный угол отклонения бонового заграждения с дефлекторами для снижения продольной нагрузки на него при локализации аварийных разливов нефти и нефтепродуктов на акваториях рек с быстрым течением. 5 з.п. ф-лы, 2 ил.
