УСТРОЙСТВО АВТОМАТИЧЕСКОГО ДЕЙСТВИЯ ДЛЯ ПРОМЫВКИ ДРЕНАЖА НИЗКОНАПОРНЫХ ГРУНТОВЫХ ПЛОТИН

Номер публикации патента: 2465398

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2011122297/13

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	E02B011/00 E02B007/04
Аналоги изобретения:	RU 90806 U1, 20.01.2010. SU 385561 A1, 14.06.1973. SU 1408015 A1, 07.07.1988. RU 2022098 C1, 30.10.1994. SU 1348447 A1, 30.10.1987. JP 2002105932 A, 10.04.2002.

Имя заявителя:	Открытое акционерное общество "ВНИИГ им. Б.Е. Веденеева" (RU)
Изобретатели:	Сольский Станислав Викторович (RU) Лопатина Маргарита Геннадьевна (RU) Большакова Ольга Александровна (RU)
Патентообладатели:	Открытое акционерное общество "ВНИИГ им. Б.Е. Веденеева" (RU)

Реферат

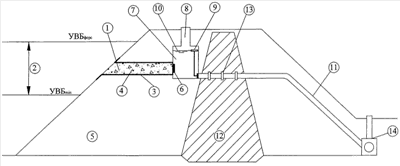

Изобретение относится к области гидротехнического строительства и может быть использовано для очистки дренажей от отложений. Устройство низконапорной грунтовой плотины 5 содержит горизонтальную водозаборную фильтрационную колонну 1, размещенную в зоне периодической форсировки уровня верхнего бьефа 2. Фильтрационная колонна 1 состоит из гильзы 3 и фильтрующей засыпки 4. Фильтрационная колонна 1 через обратный клапан 6 обеспечивает заполнение аккумулирующей емкости 7 водой в период подъема уровней верхнего бьефа 2. Аккумулирующая емкость 7 размещена в верховом клине грунтовой плотины 5 перед противофильтрационным элементом 12. Аккумулирующая емкость 7 снабжена смотровым колодцем 8 и поплавковым клапаном 9. К смотровому колодцу 8 промываемого дренажа 14 подключен самотечный водовод 11. Самотечный водовод 11 имеет противофильтрационные диафрагмы 13 в зоне пересечения противофильтрационного элемента 12 грунтовой плотины 5. При достижении уровня сработки 10 срабатывает клапан 9 и сбрасывает воду по самотечному водоводу 11 в смотровой колодец промываемого дренажа 14. Обеспечивается повышение эффективности работы дренажных конструкций и срока их службы. 1 ил.
