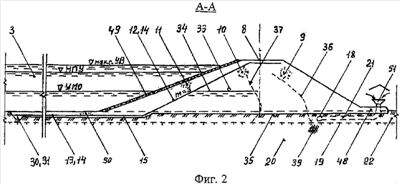

Изобретение относится к гидротехническому строительству и может быть использовано при возведении на многолетнемерзлых грунтах низконапорного, реже средненапорного гидроузла, включающего грунтовую плотину и водосброс. Гидроузел на многолетнемерзлых грунтах включает создающую на водотоке водохранилище грунтовую плотину, снабженную противофильтрационным устройством и замораживающей системой, и открытый водосброс, выполненный между глухими частями грунтовой плотины. Противофильтрационное устройство состоит из экрана и понура, выполненных с водонепроницаемой геомембраной из полимерного материала. Подстилающий слой понура образован из слабоводопроницаемых местных грунтов сезоннооттаивающего слоя и/или карьерных грунтов. Охлаждающие элементы замораживающей системы расположены в грунтах основания низовой призмы грунтовой плотины выше верхней границы многолетнемерзлых грунтов и обеспечивают на заданном участке грунтовой плотины замораживание грунтов сезоннооттаивающего слоя и руслового талика водотока. Открытый водосброс выполнен в виде габионной конструкции, заключенной снизу и с боков в водонепроницаемую геомембрану из полимерного материала, которая в пределах головной части водосброса водонепроницаемо сопряжена с геомембраной экрана до уровня верхней кромки экрана на участке грунтовой плотины. Изобретение позволяет экономить средства при создании гидроузла, повысить его надежность и ремонтопригодность. 10 з.п. ф-лы, 10 ил.
