SU 1802034 A1, 15.03.1993. SU 1137144 A, 30.01.1985. RU 2155253 C1, 27.08.2000. SU 1576638 A1, 07.07.1990. RU 2073085 C1, 10.02.1997.
Имя заявителя:
Ягин Василий Петрович (RU)
Изобретатели:
Ягин Василий Петрович (RU)
Патентообладатели:
Ягин Василий Петрович (RU)
Реферат

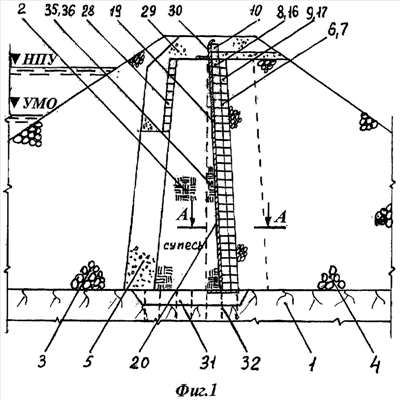

Изобретение относится к гидротехническому строительству грунтовых неоднородных насыпных плотин. Плотина в поперечном сечении содержит переходную зону, пересекающую по высоте тело плотины и отделяющую часть тела плотины из мелкозернистого грунта от части тела плотины из крупнообломочного грунта. Переходная зона выполнена двухслойной из грунтов заданного зернового состава в виде двухслойной габионной стенки из связанных между собой габионов. Корзина каждого габиона имеет коробчатую форму, выполнена из проволочной сетки и одной или более диафрагмами разделена на ячейки. Одни ячейки заполнены грунтом первого переходного слоя и образуют первый слой габионной стенки, а другие ячейки заполнены грунтом второго переходного слоя и образуют второй слой габионной стенки. По меньшей мере, грунт первого переходного слоя в ячейке корзины заключен в гибкую оболочку, а между габионной стенкой и мелкозернистым грунтом тела плотины выполнен разделительный слой из геосинтетического материала. Гибкая оболочка выполнена из геотекстильного полотна, имеет коробчатую форму, а ее размеры, по меньшей мере, равны размерам ячейки корзины и обеспечивают плотное прилегание заключенного в нее грунта к проволочной сетке ячейки. Разделительный слой выполнен в виде противосуффозионного элемента из водопроницаемого волокнистого материала, преимущественно из геотекстильного полотна и/или минераловолокнистых плит, расчетный диаметр водопроводящих отверстий которых ограничен математической зависимостью. Разделительный слой может быть выполнен в виде противофильтрационного элемента, содержащего водонепроницаемую мембрану. Изобретение позволяет уменьшить объемы грунта переходного слоя и повысить надежность плотины. 3 з.п. ф-лы, 9 ил.
