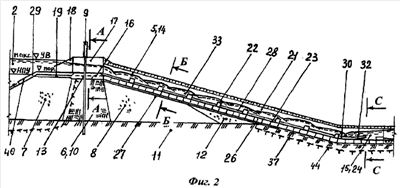

Изобретение относится к возведению гидроузлов на многолетнемерзлых грунтах. Гидроузел содержит грунтовую плотину с замораживающими колонками, расположенными вдоль плотины и образующими в центральной зоне плотины непрерывную ледогрунтовую стенку, сопряженную с многолетнемерзлыми грунтами основания, и водосброс, расположенный между двумя глухими участками плотины и состоящий из головной части, водосливной порог с боковыми стенками которой выполнен из бетона, расположен над центральной зоной плотины или над многолетнемерзлыми грунтами и смерзанием с корпусами замораживающих колонок водонепроницаемо скреплен с ними, сбросной части, выполненной в виде лотка с быстротечным продольным уклоном и с обеспечивающими образование гидравлических прыжков водобойными стенками, расположенными на дне лотка между его боковыми стенками, к каждой из которых примыкает низовая призма глухого участка плотины, концевой части, выполненной в виде водобоя. Корпус замораживающей колонки выполнен из металла, имеет заданные размеры диаметра и толщины стенки, а в пределах водосливного порога водосброса наземная часть каждой замораживающей колонки выполнена приспособленной к частичному затоплению ее потоком воды. Дополнительно водосброс содержит, по меньшей мере, две трубы, которые выполнены из металла, расположены вдоль лотка на его дне по одной у каждой боковой стенки лотка и обеспечивают пропуск через водосброс малых меженных расходов воды. Входные участки труб пересекают тело водосливного порога и прикреплены к этому порогу, а выходные участки труб расположены в пределах концевой части водосброса или за ее пределами, причем дно лотка, его боковые и водобойные стенки выполнены из заполненных камнями габионов, связанных между собой проволокой и образующих цельную гибкую габионную конструкцию лотка, которая снизу и с боков заключена в водонепроницаемую мембрану. Габионы водобойной стенки расположены с верховой, по отношению к направлению потока воды, стороны от прикрепленного к трубам жесткого поперечного элемента и прилегают к нему. Изобретение сокращает объемы земляных и бетонных работ, повышает надежность и ремонтопригодность водосброса. 11 з.п. ф-лы, 8 ил.
