УСТРОЙСТВО ДЛЯ ОЧИСТКИ СТОЧНЫХ ВОД ОТ ОТБРОСОВ

Номер публикации патента: 2179958

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000116233/12		Получить полное описание патента

Реферат

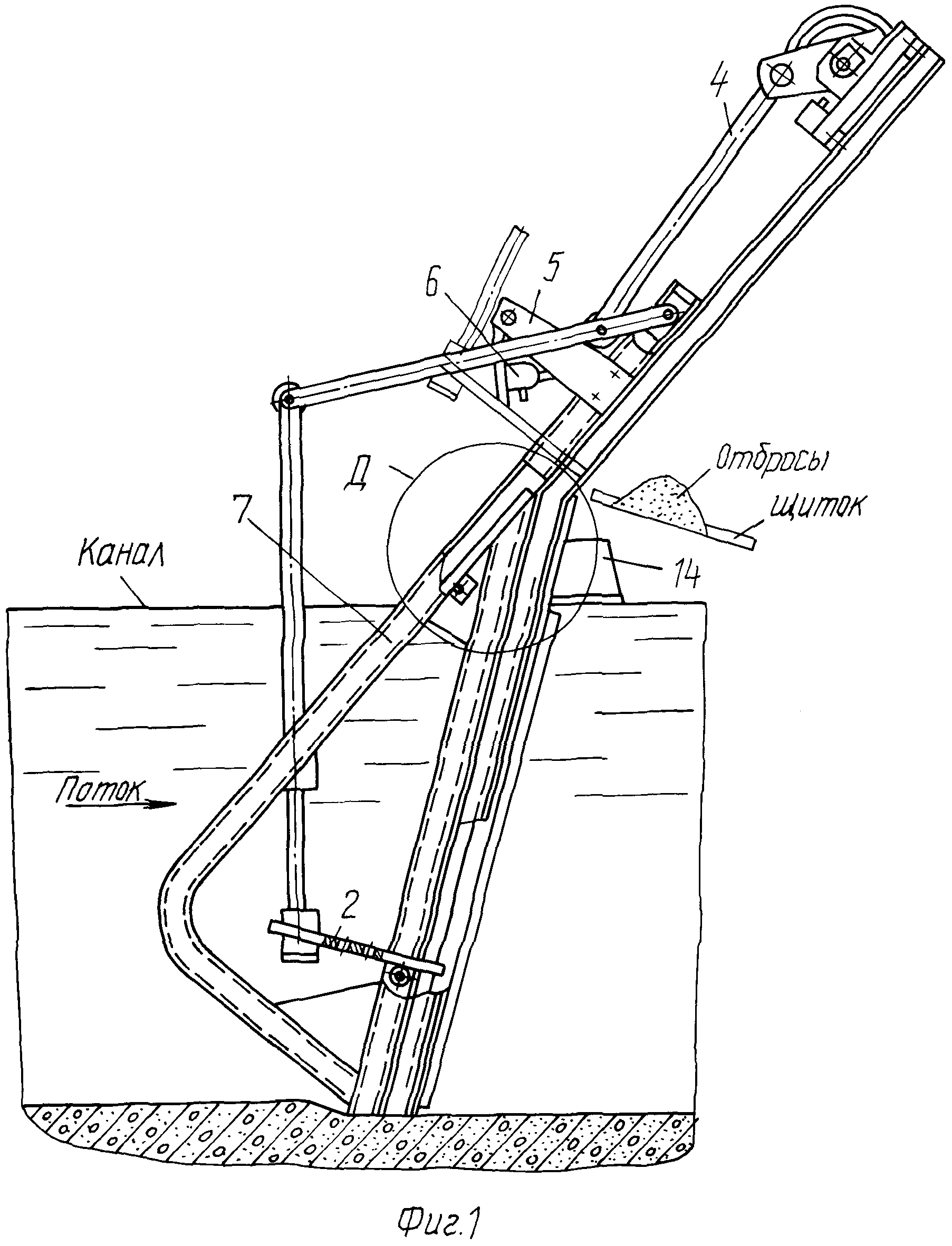

Изобретение относится к технике механической очистки сточных вод и может быть использовано в городских водопроводно-канализационных хозяйствах и на предприятиях, имеющих автономные очистные сооружения. Устройство для очистки сточных вод от отбросов содержит фильтрующую решетку, встроенную в раму, основание с установленными на нем граблинами. Граблина имеет привод и верхний очиститель. Привод граблины выполнен в виде шарнирно-рычажного механизма. Верхний очиститель с встроенным механизмом для очистки пластины, зубьев и прозоров граблины выполнен в виде коллектора с соплами. Основание выполнено в виде направляющей пространственной рамы треугольного контура. Граблина имеет вид вилочного захвата и установлена на катках с возможностью перемещения по контуру рамы. Высота треугольного контура рамы выбрана равной перемещению потока вод за 1 с при минимальной допустимой средней скорости потока перед решеткой. Ширина пластины граблины выбрана равной половине высоты треугольного контура рамы. На поверхности граблины предусмотрены равномерно расположенные отверстия диаметром, равным 6-8 мм. Технический результат: увеличение срока службы решетки, уменьшение подпора от расширения предрешетчатого и решетчатого пространства очистки сточных вод от скопления отбросов. 6 з.п. ф-лы, 5 ил.
