SU 288000 A1, 01.01.1970. JP 2008291606 A, 04.12.2008. JP 2000248512 A, 12.09.2000. SU 1158650 A1, 30.05.1985.
Имя заявителя:
Открытое акционерное общество "Российские железные дороги" (RU)
Изобретатели:
Дорошкевич Антон Андреевич (RU) Орлов Владимир Григорьевич (RU) Каринский Степан Сергеевич (RU)
Патентообладатели:
Открытое акционерное общество "Российские железные дороги" (RU)
Реферат

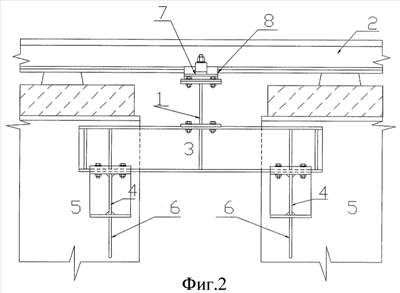

Изобретение относится к области железнодорожного транспорта, а именно к устройствам для крепления и опирания рельсов на железнодорожных мостах. Техническим результатом изобретения является повышение надежности и срока службы рельсов на железнодорожных мостах. Для достижения данного технического результата в межпролетном пространстве железнодорожного моста устанавливается промежуточная опора, изготовленная из двутавровой балки, скрепленной с рельсами стандартным рельсовым скреплением. Промежуточная опора, в свою очередь, соединена с четырьмя промежуточными балками. Промежуточные балки установлены на опоры, закрепленные на наружной и внутренней сторонах стенок продольных балок пролетного строения железнодорожного моста, усиленные косынками (выполненными в виде металлических листов треугольной формы, приваренных к нижним поясам опор двутаврового сечения) для увеличения высоты сечения по прикреплению опор к продольным балкам в местах прикрепления к стенкам продольных балок. При этом промежуточные балки установлены на опорах с возможностью продольного перемещения по ним для компенсации деформаций пролетных строений (удлинении или сокращении) от временной подвижной нагрузки или температурных воздействий. 4 з.п. ф-лы, 3 ил.
