| ОДНОРЯДНАЯ СТОЛБЧАТАЯ ОПОРА МОСТА |  |
Номер публикации патента: 2166578 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E01D019/14 | | Аналоги изобретения: | РОНИН В.З. Сейсмостойкие мостовые опоры рамного типа, Проектирование и технология возведения свайных фундаментов и безростверковых опор мостов современных конструкций в условиях Сибири. - Новосибирск, ЦНИИС (Новосибирский филиал), 1990, с.38,29, рис.2. SU 111572 A, 31.12.1958. SU 1604886 A, 07.11.1990. SU 1742394 A1, 23.06.1992. КОВАЛЕНКО С.Н. Опоры мостов. - М.: Транспорт, 1966, с.99, рис.60. ТИПОВОЙ ПРОЕКТ 03-0 БАЛОЧНЫХ ПУТЕПРОВОДОВ ПОД ОДИН ЖЕЛЕЗНОДОРОЖНЫЙ ПУТЬ ЧЕРЕЗ ЖЕЛЕЗНЫЕ И АВТОМОБИЛЬНЫЕ ДОРОГИ, ИНВ. № 636, Гипротрансмост, 1969. ТИПОВОЙ ПРОЕКТ СБОРНЫЕ СТОЛБЧАТЫЕ ОПОРЫ И ФУНДАМЕНТЫ ЖЕЛЕЗНОДОРОЖНЫХ МОСТОВ, ИНВ. № 1067/1, Ленгипротрансмост, 1976. |
| Имя заявителя: | Ронин Владимир Залманович | | Изобретатели: | Кияев В.М.
Пышко Л.В.
Ронин В.З. | | Патентообладатели: | Кияев Владимир Михайлович
Пышко Леонид Владимирович
Ронин Владимир Залманович |
Реферат | |

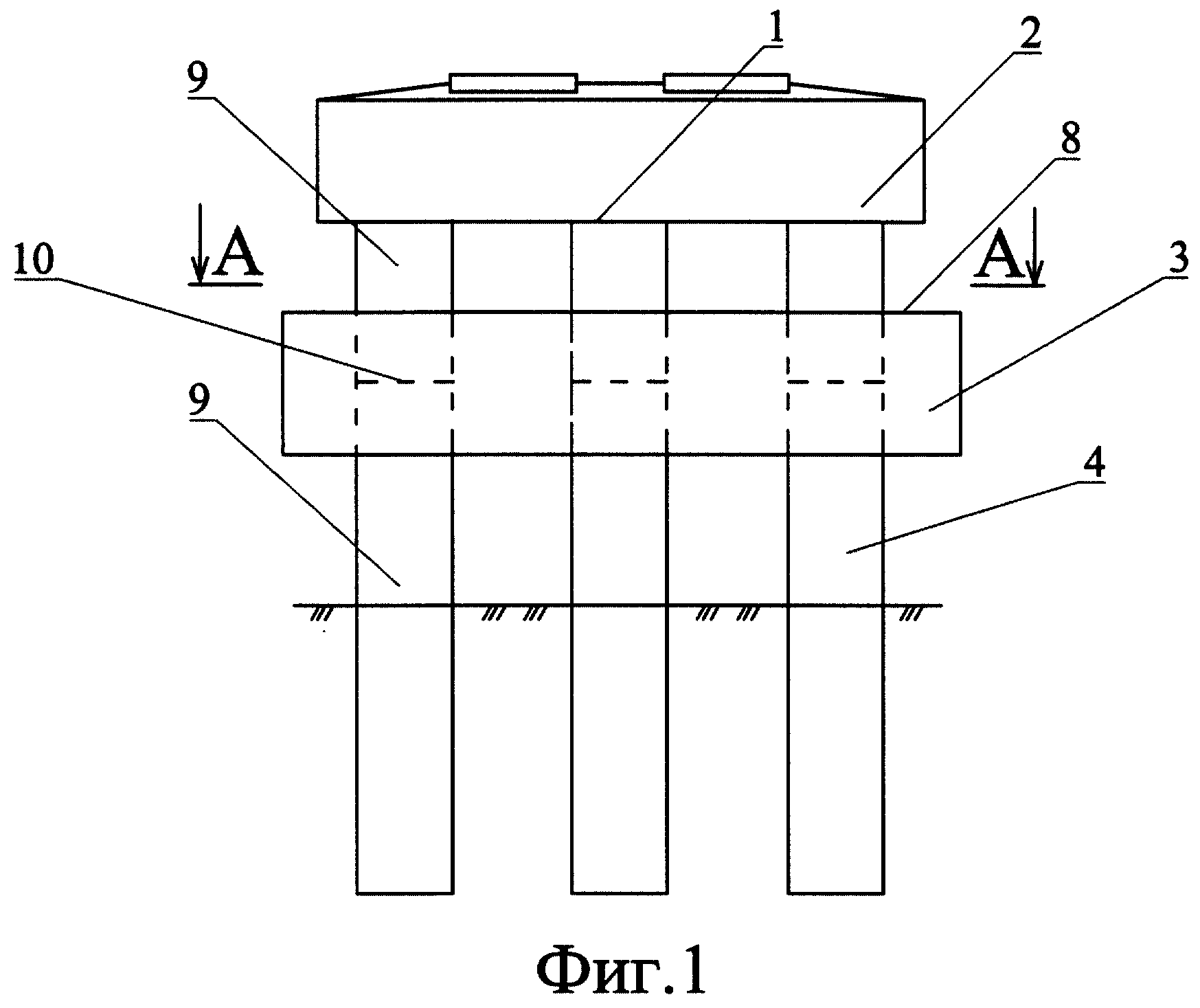

Изобретение относится к мостостроению. Однорядная столбчатая опора моста включает объединенные ригелем и поперечными распорками столбы. Новым является то, что распорки выполнены толщиной в плане в направлении поперек опоры моста, превышающей наибольший размер поперечного сечения столба в этом же направлении, и длиной, превышающей расстояние между наружными гранями крайних столбов на величину, не меньшую наибольшего размера поперечного сечения столба, причем по крайней мере один торец распорки по крайней мере с верховой стороны моста выполнен выпуклым криволинейного или ломаного очертания. Технический результат, обеспечиваемый изобретением, состоит в повышении надежности работы конструкции опоры при использовании в мостах с высокими опорами в условиях значительных ледовых нагрузок и значительных колебаний уровней ледохода. 5 з.п. ф-лы, 2 ил.
|
