ВИБРОВОЛНОВОЙ ВАЛЕЦ ДОРОЖНОГО КАТКА

Номер публикации патента: 2166020

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99125419/03		Получить полное описание патента

Реферат

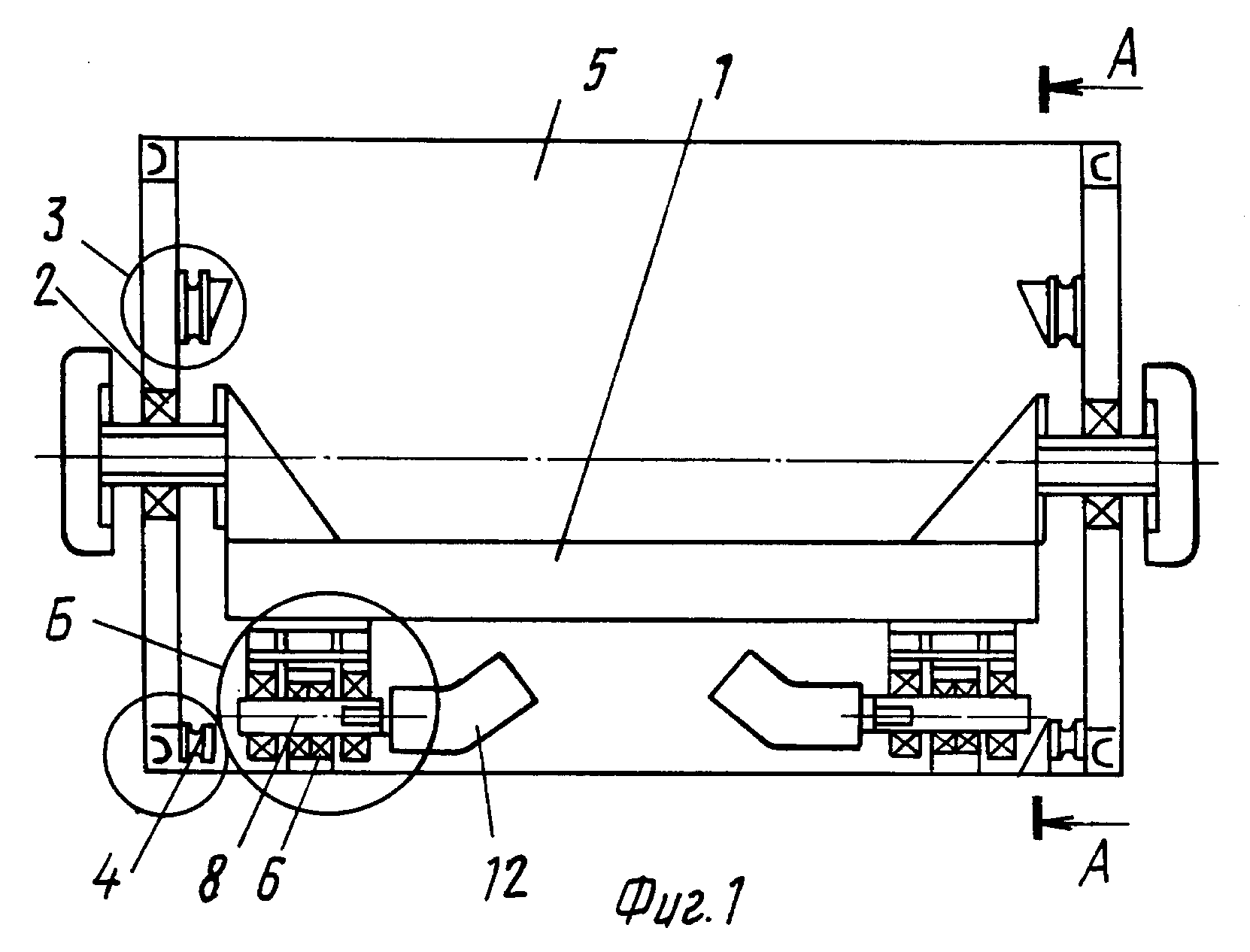

Изобретение относится к дорожным каткам, используемым для послойного уплотнения предварительно спланированных насыпных грунтов и гравийно-щебеночных материалов при строительстве автомобильных дорог и подобных сооружений. Виброволновой валец дорожного катка содержит размещенные на раме с возможностью контакта с боковой поверхностью упругой обечайки и со смещением к ее краям по крайней мере четыре ролика, по два у каждого края обечайки, два из которых, по одному у каждого края обечайки, - с эксцентриковыми осями и приводом вращения этих осей, выполненным в виде гидропривода, включающего гидронасос, гидрораспределитель и гидромоторы, валы которых соединены с эксцентриковыми осями роликов. Вторые два ролика, по одному у каждого края обечайки, также выполнены с эксцентриковыми осями с приводом вращения этих осей, включающим гидромоторы и гидрораспределитель, причем эксцентриситет эксцентриковых осей второй пары роликов в 2-3 раза меньше, чем эксцентриситет первой пары роликов. Предпочтительно объем гидромоторов второй пары роликов в 1,5-2 раза меньше, чем объем гидромоторов привода первой пары роликов. Гидромоторы привода второй пары роликов могут быть присоединены посредством гидрораспределителя к гидронасосу привода первой пары роликов. Технический результат - повышение эффективности уплотнения за счет расширения диапазона частот и амплитуд вибрационного воздействия на материалы. 2 з.п. ф-лы, 4 ил.
