ПЕРЕДВИЖНОЕ УСТРОЙСТВО ДЛЯ ОДИНОЧНОЙ СМЕНЫ ЖЕЛЕЗОБЕТОННЫХ ШПАЛ НА СТЕНДЕ ПРИ РЕМОНТЕ ЗВЕНЬЕВ ЖЕЛЕЗНОДОРОЖНОГО ПУТИ

Номер публикации патента: 2377355

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008120254/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E01B029/10
Аналоги изобретения: RU 2126473 C1, 20.02.1999. RU 2072016 C1, 20.01.1997. US 4464995 A, 14.08.1984. CA 1062547 A1, 18.09.1979.

Имя заявителя: Федеральное государственное унитарное предприятие Научно-внедренческий центр "Путевые машины" Федерального агентства железнодорожного транспорта (RU)
Изобретатели: Марголин Александр Иосифович (RU)
Кныш Виталий Дмитриевич (RU)
Скрипачев Иван Федорович (RU)
Богомолова Раиса Трофимовна (RU)
Патентообладатели: Федеральное государственное унитарное предприятие Научно-внедренческий центр "Путевые машины" Федерального агентства железнодорожного транспорта (RU)

Реферат

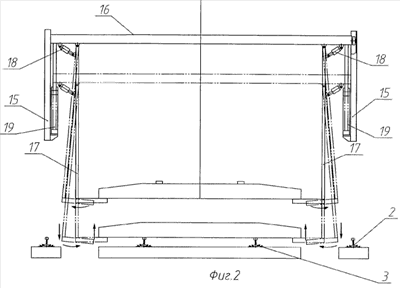

Изобретение относится к устройствам для ремонта железнодорожного пути. Передвижное устройство для одиночной смены железобетонных шпал на стенде при ремонте звеньев железнодорожного пути содержит портальную раму на приводной тележке, несущую вертикально подвижную платформу с поворотными рычагами для захвата ряда шпал. Устройство снабжено дополнительными поворотными, вертикально подвижными, захватами для одной шпалы, установленными консольно в передней части рамы. В нижней части рамы размещен шаговый конвейер, выполненный, например, в виде подвижной от силового цилиндра каретки. Направляющие несут утапливаемые упоры, которые размещены на направляющих с расстоянием друг от друга в соответствии с шириной шпалы. Количество упоров на каждой направляющей на один меньше количества шпал в ряду. Утапливаемых упоров может быть по одному на каждой направляющей. Достигается сокращение затрат на ремонт звеньев с железобетонными шпалами, повышение степени механизации процессов по смене шпал, исключение трудоемкого ручного труда стропальщиков. 3 з.п. ф-лы, 5 ил.
