Учебное пособие для вузов ж-д транспорта. /Под ред. С.Г.Штарева. - М.: Маршрут, 2006, с.53, 54, рис 2.7б. SU 1789581 А1, 23.01.1993. SU 746017 А, 07,07.1980. SU 958568 А, 15.09.1982. FR 2253874 A1, 04.07.1975.
Имя заявителя:
Федеральное государственное унитарное предприятие Научно-внедренческий центр "Путевые машины" Федерального агентства железнодорожного транспорта (RU)
Изобретатели:
Марголин Александр Иосифович (RU) Васильев Валерий Евгеньевич (RU) Скрипачев Иван Федорович (RU) Богомолова Раиса Трофимовна (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие Научно-внедренческий центр "Путевые машины" Федерального агентства железнодорожного транспорта (RU)
Реферат

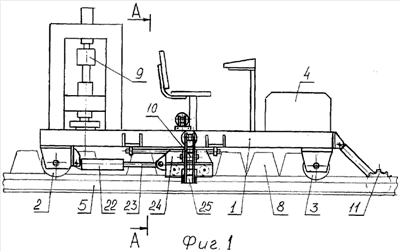

Изобретение относится к механизации работ по сборке и реновации (разборке, замене бракованных элементов и сборке) рельсовых звеньев стендовым способом на производственной базе путевой машинной станции. Устройство выполнено в виде рамы, опирающейся на колесные опоры для перемещения по объемлющему пути стенда. На раме смонтированы поворотные, упорные рычаги с возможностью взаимодействия со шпалой и связанные с командоаппаратом. Устройство снабжено механизмом установки шпал по "шнуру" и механизмом шагового перемещения. Механизм установки шпал по "шнуру" выполнен в виде смонтированной на раме подвижной в вертикальной плоскости от гидроцилиндра траверсы. В направляющих траверсы размещены два ползуна, в нижней части каждого из которых шарнирно закреплен поворотный рычаг с возможностью взаимодействия с ребордой шпальной выемки под подкладку. Траверса установлена на раме на расстоянии от поворотных, упорных рычагов, кратном шагу эпюры шпал. Механизм шагового перемещения состоит из двух гидроцилиндров, закрепленных на раме устройства, шток каждого из которых шарнирно связан с подвижной кареткой, снабженной зажимными захватами для крепления за рельсы. Технический результат - возможность установки шпал по эпюре и "шнуру" при сборке или реновации рельсовых звеньев на производственной базе ПМС. 1 з.п. ф-лы, 6 ил.
