УСТРОЙСТВО ДЛЯ РАССТЫКОВКИ РЕЛЬСОВ ЖЕЛЕЗНОДОРОЖНОГО ПУТИ

Номер публикации патента: 2180027

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99121461/28		Получить полное описание патента

Реферат

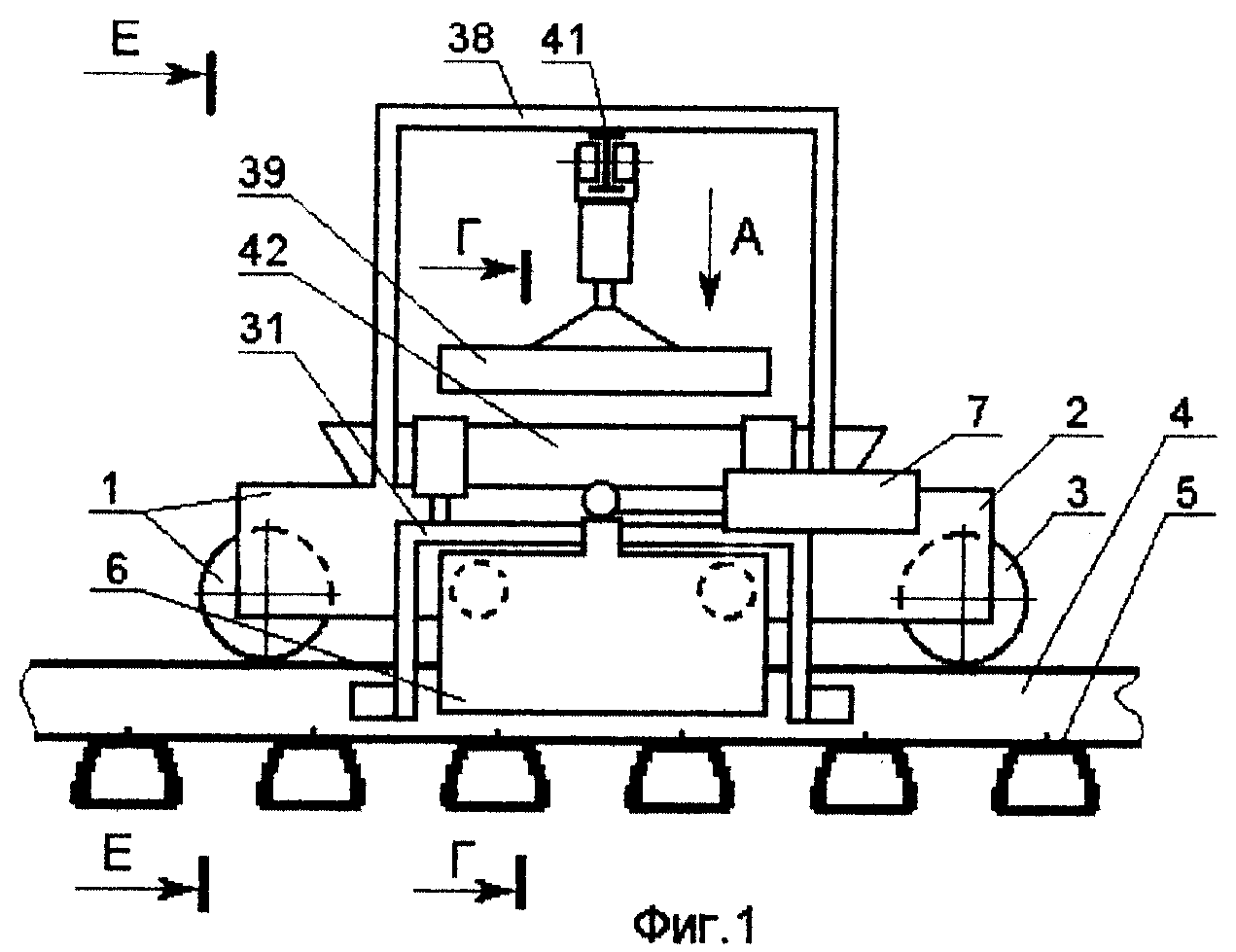

Изобретение относится к механизации путевого хозяйства и при расстыковке рельсов железнодорожного пути решает задачу захвата и извлечения стыковых болтов, извлечения и уборки накладок и других элементов стыкового рельсового скрепления. Устройство содержит экипаж с ходовыми колесами. На раме экипажа установлены с возможностью перемещения вдоль рамы каретки и сниматели накладок с рычагами для взаимодействия с торцовыми боковинами накладок. Каретки оборудованы гайковертами с горизонтально расположенными торцовыми ключами их шпинделей и прижимами головки стыкового болта, смонтированными оппозитно торцовым ключам относительно рельса. Рычаги снимателей накладок шарнирно смонтированы на раме с возможностью их качательного и вертикального перемещений. Концы рычагов снимателей накладок оборудованы гидрозажимами верха торцовых боковин накладок. Прижимы головки стыкового болта выполнены в виде приводимых силовым цилиндром прижимных штанг, концы которых оборудованы цанговыми захватами для захвата и фиксации подголовка стыкового болта. Подвижный корпус шпинделя гайковерта и подвижный корпус цангового захвата оборудованы контактирующими с направляющими рамы каретки роликами. 1 з.п.ф-лы, 9 ил.
