Жученко Александр Николаевич (UA) Малеева Татьяна Александровна (UA)
Патентообладатели:
Жученко Александр Николаевич (UA)
Реферат

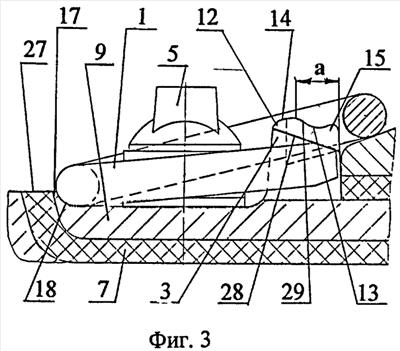

Изобретение относится к строительству железных дорог и может быть использовано при оснащении скреплениями бесстыкового пути. Рельсовое скрепление содержит подкладку с двумя ребордами, в которых выполнены полости для размещения частей клемм, изогнутые из прутка клеммы, элементы крепления подкладки к шпале и амортизирующие прокладки под рельсом и подкладкой. Элементы крепления подкладки к шпале выполнены в виде шурупов, размещенных в пространствах между изогнутыми частями внутренних петель клемм. Прокладка под подкладкой снабжена буртами. Верхние поверхности буртов выполнены с возможностью опоры на них внутренних петель клемм в состоянии предварительного монтажа. Концы клемм выполнены с возможностью контакта с частью верхних поверхностей полостей реборд. Внешние петли клемм выполнены с возможностью расположения на склонах выступов реборд со стороны подрельсовой площадки. Выступы на ребордах выполнены с возможностью опоры на их верхние поверхности внешних петель клемм в состоянии перед предварительным монтажом с расположением концов выше верхних поверхностей полостей реборд. Технический результат заключается в сокращении времени монтажа рельсового скрепления в пути. 3 н. и 8 з.п. ф-лы, 5 ил.
