Государственное образовательное учреждение высшего профессионального образования "Петербургский государственный университет путей сообщения" (RU)
Изобретатели:
Говоров Вадим Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Петербургский государственный университет путей сообщения" (RU)
Реферат

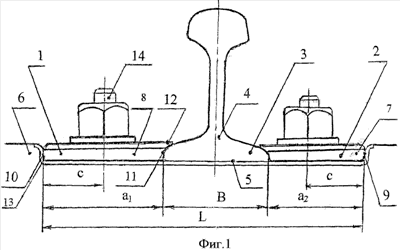

Изобретение относится к области железнодорожного транспорта, а именно к конструкциям крепления рельсов к железобетонным основаниям. Промежуточное рельсовое скрепление на железобетонной шпале содержит по разные стороны фиксируемого рельса (4) закладные болты (14) и две плоские клеммы (1 и 2) со взаимно перпендикулярными упорными и торцовыми сторонами (8 и 7). Пара вертикальных контактных поверхностей (11, 13) расположены на упорных сторонах и предназначены для взаимодействия клеммы одной ее упорной стороной (11) с рельсом по его подошве (3), другой - со шпалой по вертикальной стенке (10) углубления (5) в шпале на участке (L) установки рельса (4). Обе клеммы (1, 2) идентичны по размерам и форме и установлены в узле скрепления с поворотом относительно друг друга на угол в 90°. Каждая клемма снабжена дополнительной парой вертикальных контактных поверхностей, выполненных по ее торцовым сторонам так, что сумма расстояний между контактными поверхностями существующей и дополнительной пар равняется разности между шириной углубления (L) в шпале (6) под рельс (4) и шириной подошвы (3) фиксируемого рельса (4). Технический результат заключается в увеличении срока службы промежуточного скрепления за счет повторного использования его клемм. 2 ил.
