RU 2306377 С2, 20,09.2007. RU 2267569 C1, 10.01.2006. EP 0373099 A1, 13.06.1990. UA 65648 С2, 17.02.2003. US 4715534 A, 29.12.1987.
Имя заявителя:
Закрытое акционерное общество "ТРАНСРОУД ГРУП" (UA)
Изобретатели:
Бучко Игорь Владимирович (UA) Кацберг Леонид Антонович (UA) Питеев Николай Иванович (RU)
Патентообладатели:
Закрытое акционерное общество "ТРАНСРОУД ГРУП" (UA)
Реферат

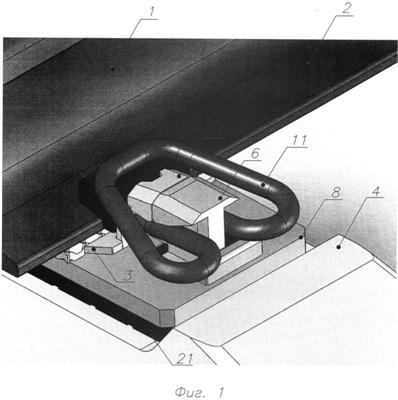

Изобретение относится к системам крепления рельса к шпале. Малошумная система крепления рельса к шпале включает фигурные упругие клеммы, которые взаимодействуют через изоляторы с подошвой рельса, опирающегося через подрельсовую упругую прокладку на опорную плиту. На противоположных сторонах опорной плиты выполнены фигурные направляющие отверстия, снабженные выступами-опорами для средних плеч фигурных упругих клемм. Выступы-опоры выполнены с возможностью размещения в них амортизаторов для опорной плиты, которая опирается через упругую подушку на шпалу, в которой закреплены анкера. Головки анкера являются направляющими для опорной плиты. Выполненные в головках пазы служат направляющими для концов фигурных упругих клемм. Опорная плита снабжена опорами-фиксаторами с пазами для фиксации концов фигурных упругих клемм, а также ребрами и углублением для установки изолятора. Опора-фиксатор отделена от головки анкера одним из амортизаторов опорной плиты. Достигается уменьшение уровня вибрации и снижение уровня шума. 6 ил.
