РЕЛЬСОВОЕ СКРЕПЛЕНИЕ В ЖЕЛЕЗНОДОРОЖНОЙ ПЕРЕДВИГАЕМОЙ РЕЛЬСОВОЙ ПОДУШКЕ, УПРУГИЙ ДЕРЖАТЕЛЬ РЕЛЬСОВОГО СКРЕПЛЕНИЯ И ЖЕЛЕЗНОДОРОЖНАЯ ПОДКЛАДКА ДЛЯ ИСПОЛЬЗОВАНИЯ С РЕЛЬСОВЫМ СКРЕПЛЕНИЕМ

Номер публикации патента: 2380470

Вид документа:	C2
Страна публикации:	RU
Рег. номер заявки:	2007101169/11

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	E01B009/54 E01B009/58
Аналоги изобретения:	US 4312477 А, 26.01.1982. GB 2048345 А, 10.12.1980. ЕР 0117028 А1, 29.08.1984. GB 2351515 А, 03.01.2001. SU 802436 А, 07.02.1981.

Имя заявителя:	ПЭНДРОЛ ЛИМИТЕД (GB), ФАЕ АЙЗЕНБАНЗЮСТЕМЕ ГМБХ (AT), ФАЕ ГМБХ (AT), ФОЕСТАЛЬПИНЕ БВГ ГМБХ УНД КО. КГ (DE)
Изобретатели:	ПОРРИЛ Джон Филлип (GB) СИЛЕЙ Дейвид Рональд (GB) ОСБЕРГЕР Хайнц (AT) ЛАЙТНЕР Йозеф (AT) ДИТЦЕ Ханс-Ульрих (DE) ХЁНЕ Хубертус (DE)
Патентообладатели:	ПЭНДРОЛ ЛИМИТЕД (GB) ФАЕ АЙЗЕНБАНЗЮСТЕМЕ ГМБХ (AT) ФАЕ ГМБХ (AT) ФОЕСТАЛЬПИНЕ БВГ ГМБХ УНД КО. КГ (DE)
Приоритетные данные:	11.06.2004 GB 0413093.6

Реферат

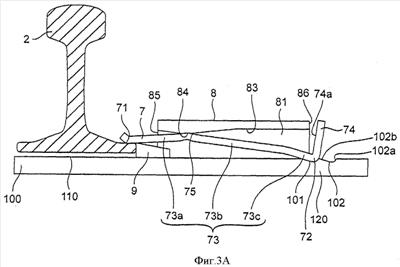

Изобретение относится к рельсовому скреплению, предназначенному для крепления внутреннего рамного рельса в железнодорожной передвигаемой рельсовой подушке. Рельсовое скрепление содержит подкладку (100) и упругий держатель (7) рельсового скрепления, предназначенный для удержания внутреннего рамного рельса (2). Одна поверхность подкладки содержит опорную для рельса область (110), на которой в рабочем положении передвигаемой рельсовой подушки расположен внутренний рамный рельс (2). Держатель (7) содержит удлиненный элемент, на одном конце которого расположена носовая часть (71), опирающаяся на рельс (2), а на другом конце расположена пяточная часть (72). Скрепление также содержит средства (101, 102) размещения, предназначенные для размещения держателя (7) в рельсовом скреплении в двух положениях. Средство (101) содержит первую опорную поверхность (101а), расположенную на подкладке (100) во второй области (120), отстоящей от опорной для рельса области (110), и на указанную область опирается пяточная часть (72) держателя (7) для предотвращения отхода держателя (7) от рельса. Скрепление содержит нагружающее средство (9), предназначенное для отклонения по вертикали держателя (7) для приложения к носовой части (71) нагрузки. Нагружающее средство (9) содержит уклон (9), расположенный рядом с опорной для рельса областью (ПО), причем держатель (7) выполнен с возможностью установки в рельсовое скрепление при приложении усилия к пяточной части (72) держателя (7), направленного к опорной для рельса области (110). Приложение усилия продолжается, пока носовая часть (71) скользит вверх по уклону (9) на рельс (2) и пока пяточная часть (72) не войдет в контакт с первой опорной поверхностью (101а). Изобретение направлено на повышение надежности рельсового скрепления и упрощение его технического обслуживания. 3 н. и 32 з.п. ф-лы, 10 ил.
