JP H03128703 U, 25.12.1991. SU 779484 A1, 15.11.1980. RU 2225470 C2, 10.03.2004.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Петербургский государственный университет путей сообщения" (RU)
Изобретатели:
Говоров Вадим Владимирович (RU) Дудкин Евгений Павлович (RU) Колтаков Антон Васильевич (RU) Параскевопуло Юрий Григорьевич (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Петербургский государственный университет путей сообщения" (RU)
Реферат

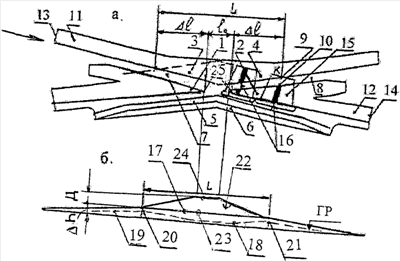

Изобретение относится к области строительства, а именно к конструкциям пересечений рельсовых путей. Тупая крестовина для глухого пересечения содержит желобы (7, 8) и зону перекатывания колес с усовиков (3, 4) на сердечники (1, 2). Желобы (7, 8) образованы боковыми рабочими кантами (9, 10) усовиков (3, 4) и сердечников (1,2), имеющих поверхности катания с поперечными уклонами, равными уклонам типового профиля колес (15). В зоне перекатывания усовики (3, 4) выполнены с возвышением относительно сердечников (1, 2), а отвод этого возвышения до уровня головок путевых рельсов выполнен в пределах вылетов (11, 12) крестовины. Продольный профиль возвышения усовиков (3, 4) дополнен фигурой в форме симметричной трапеции (22). Основание (23) трапеции (22) сoединяeт границы зоны перекатывания с верхней горизонтальной стороной (24), соответствующей расстоянию между концами (25) сердечников (1, 2). Высота трапеции (22) равна допуску на вертикальный износ крестовины. Технический результат заключается в повышении срока службы тупой крестовины. 1 ил.
