SU 1560662 A1, 30.04.1990. EP 0480079 A1, 15.04.1992. RU 2238846 C1, 27.10.2004. GB 1395406 A, 23.05.1975. GB 1364355 A, 21.08.1974.
Имя заявителя:
Общество с ограниченной ответственностью "Таурус" (RU)
Изобретатели:
Кузнецов Сергей Анатольевич (RU) Владимиров Алексей Викторович (RU) Головко Александра Геннадьевна (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Таурус" (RU)
Реферат

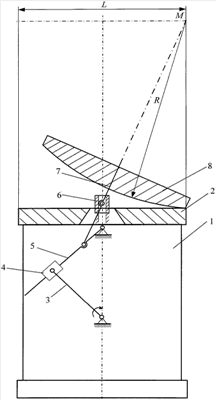

Изобретение относится к машиностроению для легкой промышленности, в частности к прессам для влажно-тепловой обработки швейных изделий. Неподвижная нижняя подушка с плоской рабочей поверхностью установлена на станине. Подвижная верхняя подушка с выпуклой в поперечном сечении рабочей поверхностью жестко соединена с шатуном, ось которого совпадает с осью симметрии выпуклой подушки. Шатун установлен в нижней части на станине с возможностью вращения, а в верхней части шарнирно соединен с ползуном. Направляющая ползуна совпадает с нормалью к поверхности неподвижной подушки и проходит через неподвижный шарнир приводного звена. На продолжении приводного звена установлен с возможностью продольного перемещения кулисный камень - ползун, шарнирно соединенный с ведущим кривошипом, установленным на станине с возможностью вращения. Техническим результатом изобретения является снижение энергозатрат и повышение КПД гладильного пресса. 1 ил.
