СТИРАЛЬНО - ОТЖИМНАЯ МАШИНА

Номер публикации патента: 2174171

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000119713/12		Получить полное описание патента

Реферат

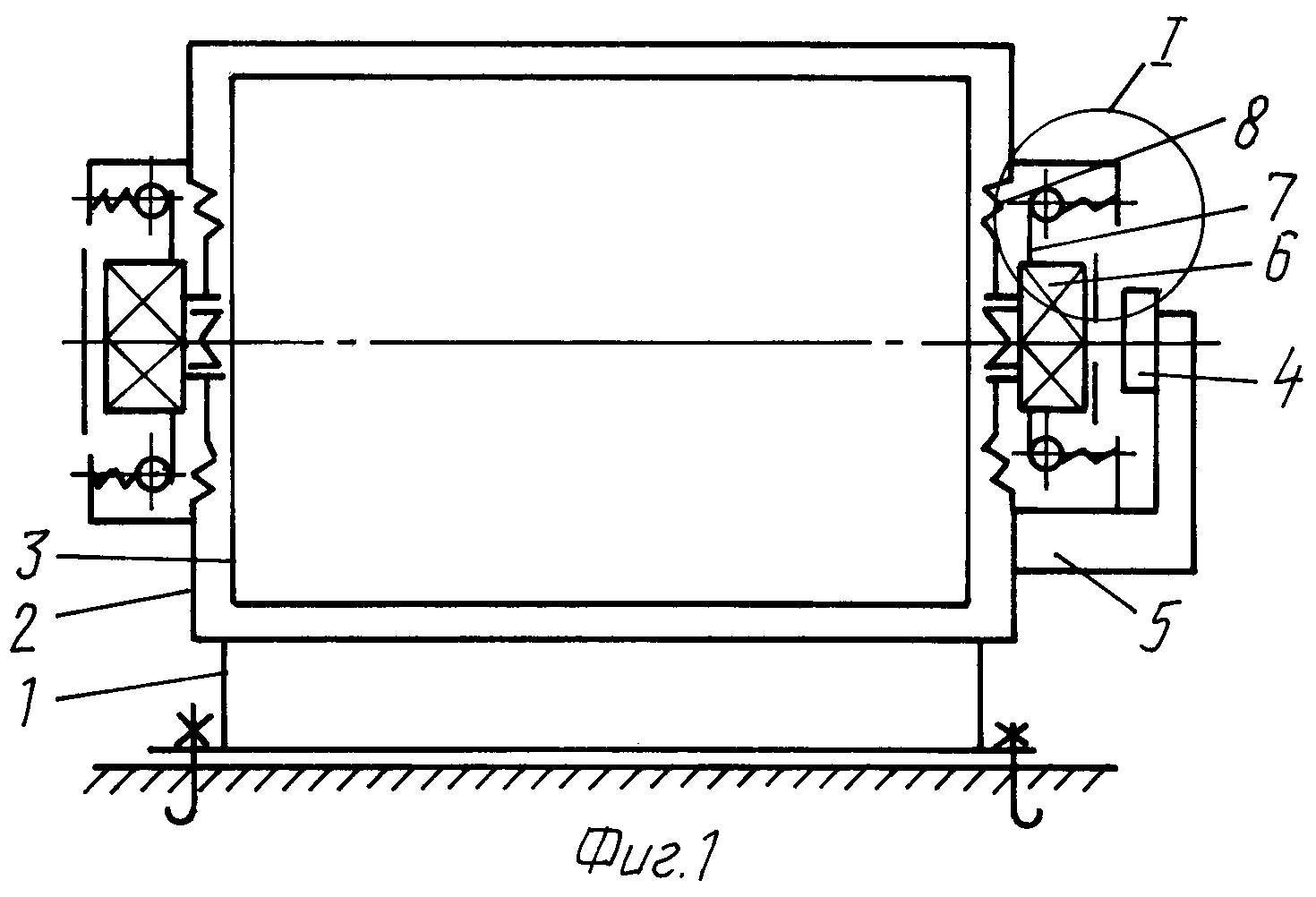

Стирально-отжимная машина содержит перфорированный внутренний барабан, соосно установленный с возможностью вращения в наружном барабане, привод, подшипниковые узлы с фланцем и систему подвесок. Система подвесок включает по меньшей мере три подвески и фланец подшипникового узла. Каждая из подвесок состоит из корпуса, закрепленного на наружном барабане, с установленным внутри него стаканом, в дне которого выполнены коническая выемка, ограниченная цилиндрической поверхностью, и осевое отверстие. Сверху стакана установлена регулировочная крышка, а внутрь его помещены упругие элементы. На фланце выполнены отверстия, соосные соответствующим осевым отверстиям в дне стакана каждой подвески, и конические выемки, противолежащие аналогичным выемкам в дне стакана каждой подвески и расположенные на нем радиально. Все конические выемки и отверстия сцентрированы относительно друг друга и контактируют друг с другом посредством центрирующих элементов-шариков, помещенных между ними и установленных частью своей сферы в отверстиях с возможностью фиксации в них и с возможностью ограниченного перемещения по коническим поверхностям соответствующих конических выемок. Техническим результатом является повышение надежности стирально-отжимной машины за счет фиксации соосности внутреннего и наружного барабанов и уменьшения динамических нагрузок от дебаланса на раму и наружный барабан. 6 ил.
