УСТРОЙСТВО УПРАВЛЕНИЯ ЖАККАРДОВЫМ ЗЕВООБРАЗУЮЩИМ МЕХАНИЗМОМ ТКАЦКОГО СТАНКА С ВОЛНООБРАЗНО ПОДВИЖНЫМ ЗЕВОМ

Номер публикации патента: 2178471

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000115252/12		Получить полное описание патента

Реферат

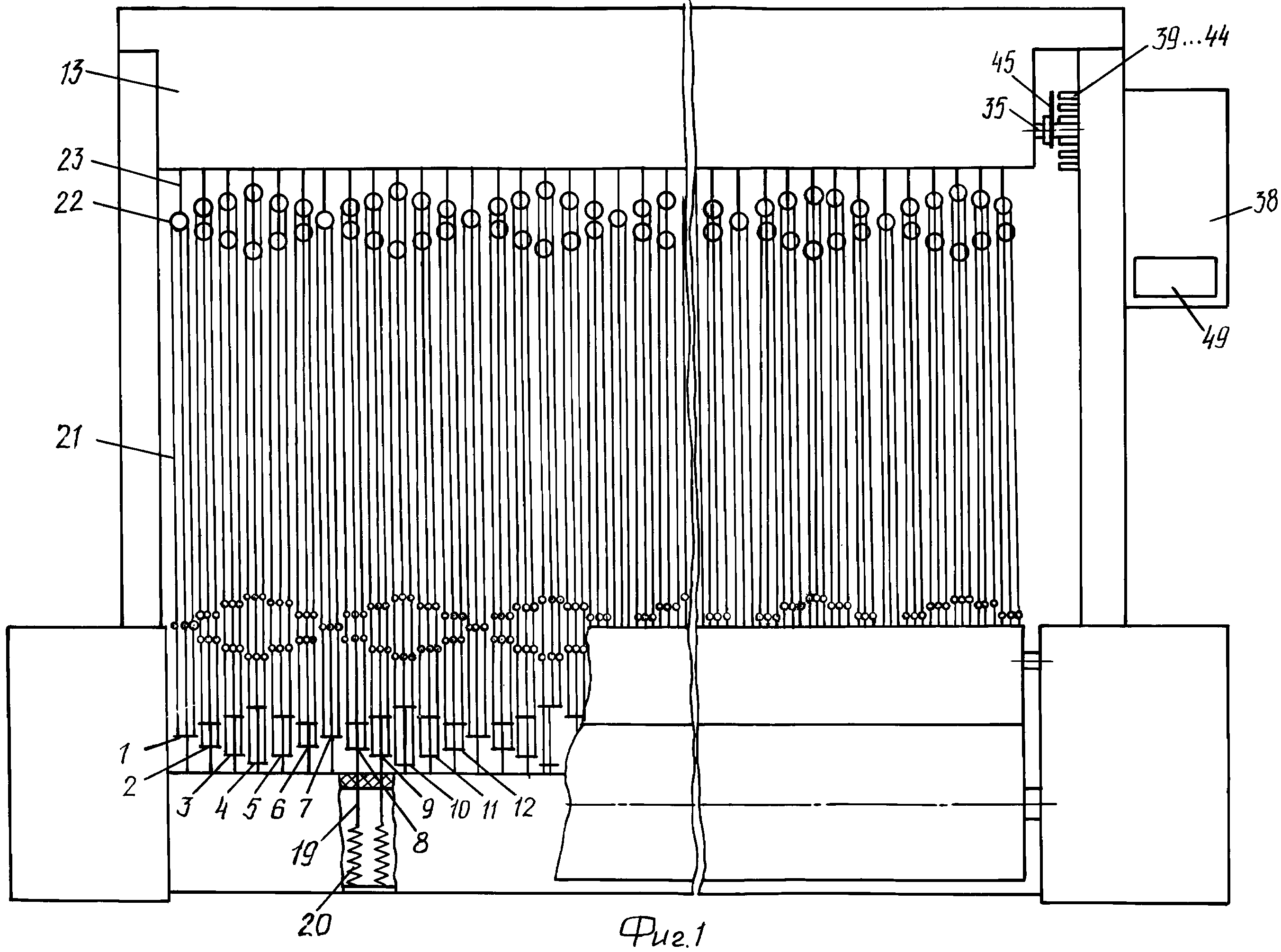

Изобретение относится к области текстильного машиностроения и касается устройства управления жаккардовым зевообразующим механизмом ткацкого станка с волнообразно подвижным зевом, имеющего сектор, вычислительный блок, регистр зевной волны, с числом выходов, соответствующим числу ремизных секций в зевной волне станка, дешифратор регистра зевной волны, пульт ввода и вывода информации, блоки ключей для электромагнитов ремизных секций станка, датчики крайних положений приводных ножей ремизных секций, по числу ремизных секций в зевной волне, при этом выходы датчиков соединены с вычислительным блоком, пульт ввода и вывода информации соединен также с вычислительным блоком, стробирующий выход записи вычислительного блока соединен с разрешающим входом дешифратора регистра волны, адресные выходы вычислительного блока соединены с входом дешифратора регистра волны и блоками ключей, выходы данных вычислительного блока соединены с входами регистра волны и блоками ключей, выход дешифратора регистра волны соединен с разрешающим входом записи регистра волны, выходы регистра волны соединены с входами блоков ключей, в свою очередь блок ключей включает регистры данных, модули ключей и по их числу секции электромагнитов ремизных секций станка, и дешифратор регистров данных, входы которого соединены с адресными выходами вычислительного блока, стробирующий выход записи вычислительного блока соединен с разрешающим входом дешифратора регистров данных, выходы дешифратора регистров данных соединены с входами разрешения записи регистров данных, входы регистров данных соединены с выходами данных вычислительного блока, а выходы регистров данных соединены с входами модулей ключей так, что конкретной ремизной секции поставлен в соответствие модуль ключей и регистр ключей, а каждому модулю ключей и регистру ключей -датчик крайних положений приводных ножей ремизных секций, однофазных с данной ремизной секцией, при этом модуль ключей принимает коды данных от регистра данных, когда срабатывает соответствующий датчик, а загрузка регистра данных осуществляется, когда этот датчик выключен. Данное устройство позволяет расширить ассортимент вырабатываемых тканей. 6 ил. , 2 табл.
