| СПОСОБ СМЕШИВАНИЯ ВОЛОКНИСТОГО ПРОДУКТА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ |  |
Номер публикации патента: 2181801 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | D01G013/00 | | Аналоги изобретения: | Хлопчатобумажная промышленность: Обзорная информация, Вып. 6, Направления совершенствования технологии и оборудования для разрыхления кип, дозирования и смешивания хлопкового волокна.-М.: ЦНИИТЭИлегпром, 1991, с.42-45. СН 659487 А5, 30.01.1987. US 2651812 А, 18.09.1963. DE 1035542 А, 31.07.1958. SU 391194 А, 10.12.1973. SU 76776 А, 28.02.1950. SU 1161609 А, 15.06.1985. GB 966930 А, 19.08.1964. ЕР 0400261 А2, 05.12.1990. DE 3740616 А1, 15.06.1989. |
| Имя заявителя: | Ивановская государственная текстильная академия | | Изобретатели: | Ушакова Н.Л.
Крылов К.С.
Ушаков Е.И. | | Патентообладатели: | Ивановская государственная текстильная академия |
Реферат | |

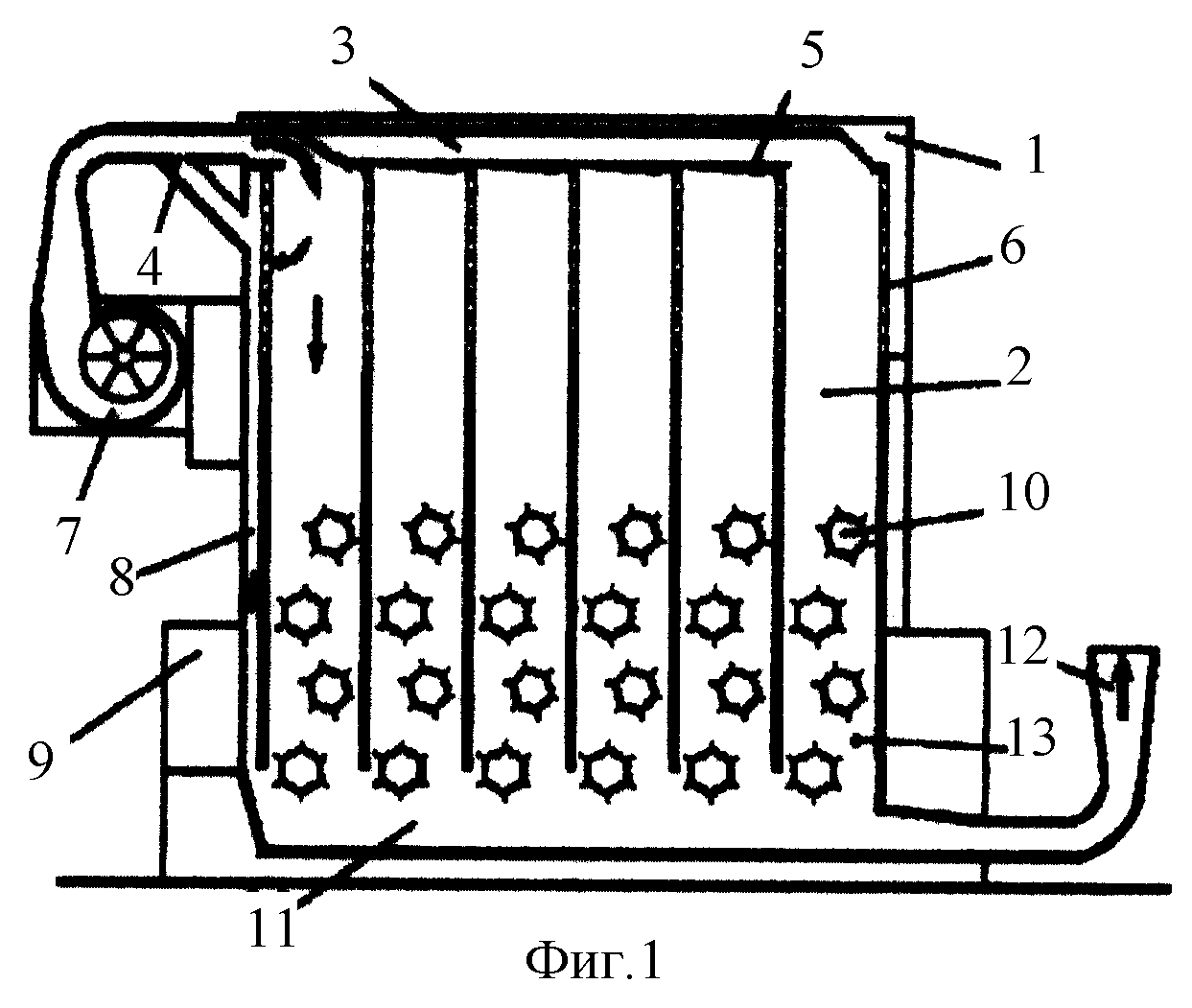

Изобретение может быть использовано в текстильной промышленности для получения волокнистой смеси в поточных линиях прядильного производства и позволяет повысить эффективность процесса смешивания. Согласно способу компоненты продукта подают не менее чем в две камеры смешивающего устройства и не менее чем в двух зонах каждой камеры одновременно осуществляют аэродинамическое разрыхление и смешивание компонентов вращающимися воздушными струями, скорость вращения и истечения которых изменяют в соответствии со средней массой и средним объемом клочка на выходе из каждой камеры или на выходе из всех камер устройства. В смежных зонах камеры воздействие на продукт вращающихся воздушных струй направлено или в противоположные стороны, или в одну сторону, а направление воздействия воздушных струй на продукт или совпадает, или противоположно направлению их вращения. Устройство для смешивания волокнистого продукта содержит разрыхляющее устройство, которое установлено не менее чем в двух зонах каждой камеры и выполнено в виде перфорированного вращающегося валика с возможностью истечения через отверстия его перфорации воздушных струй. Диаметр поверхности перфорации валика выполнен равным или превышающим диаметр валика посредством установленного над каждым отверстием перфорации выводного сопла. Сопла расположены перпендикулярно касательной к валику или наклонно с одинаковым или разным углом наклона и имеют одинаковую или различную длину. 2 с.п. ф-лы, 4 ил.
|
