УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОЙ ОБРАБОТКИ ВОЛОКНИСТОЙ МАССЫ И ПИТАНИЯ ПОСЛЕДУЮЩИХ МАШИН | |
Номер публикации патента: 2174566 | |
Редакция МПК: | 7 | Основные коды МПК: | D01G009/06 D01G015/20 D01G023/00 | Аналоги изобретения: | EP 0959156 А2, 24.11.1999. DE 4018311 А1, 12.12.1991. DE 3003110 А1, 11.09.1980. DE 3536403 А1, 17.04.1986. SU 704988 А, 25.12.1979. SU 130373 А, 20.07.1960. |
Имя заявителя: | Открытое акционерное общество "Научно-исследовательский институт нетканых материалов" | Изобретатели: | Беликов Г.М. Волчкова Н.Н. Шварц А.В. | Патентообладатели: | Открытое акционерное общество "Научно-исследовательский институт нетканых материалов" |
Реферат | |

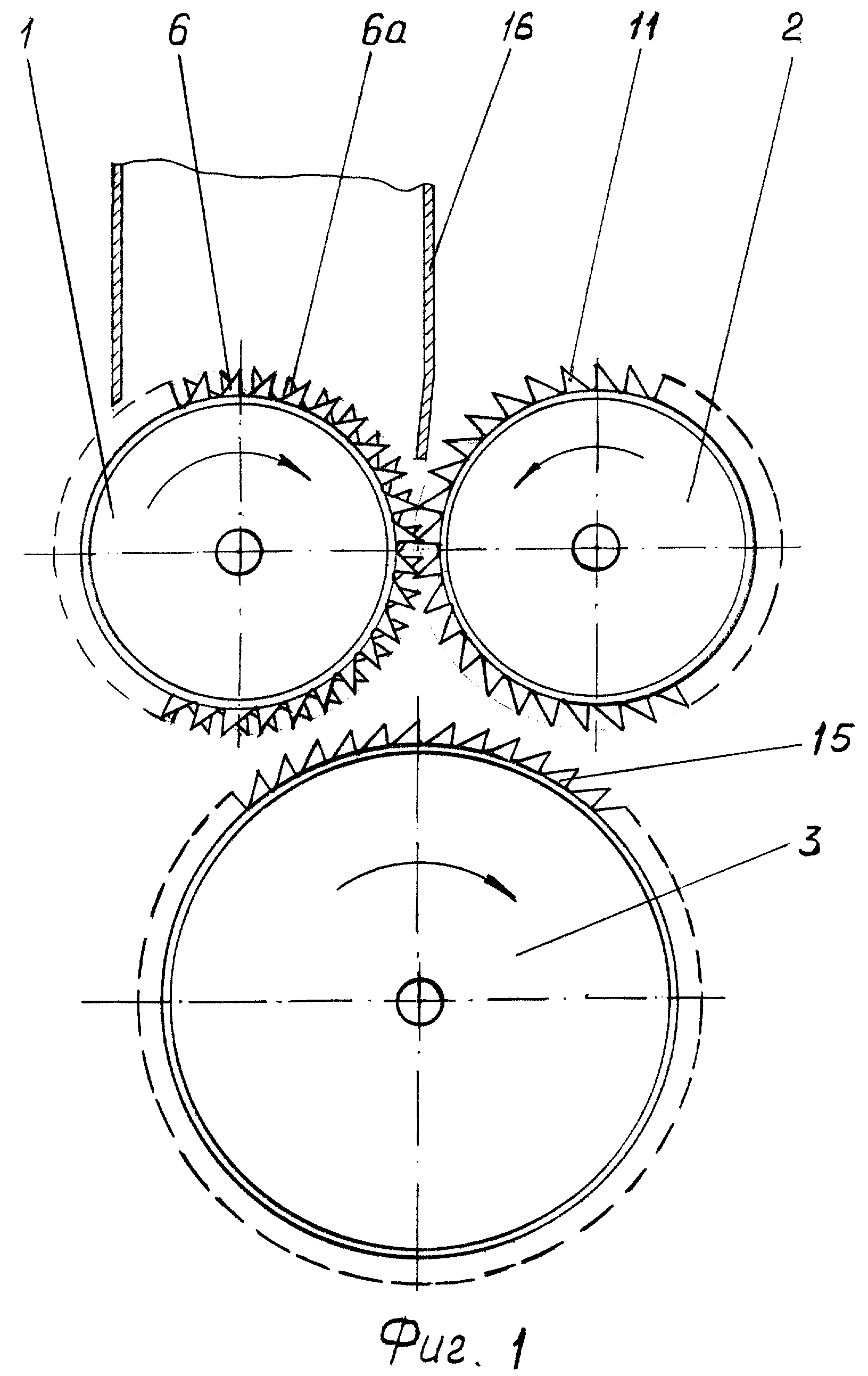

Устройство содержит питающий цилиндр, установленный с возможностью вращения. Питающий цилиндр отянут пильчатой лентой первого типа с зубьями, наклоненными в направлении его вращения, и пильчатой лентой второго типа с зубьями, наклоненными в противоположном направлении, чередующейся с пильчатой лентой первого типа. С указанным питающим цилиндром взаимодействует снабженный гарнитурой разрыхлительный барабан. В устройстве предусмотрен второй отянутый пильчатой лентой питающий цилиндр. Он установлен с возможностью одновременного взаимодействия с первым питающим цилиндром и разрыхлительным барабаном. При этом пильчатые ленты первого и второго питающих цилиндров закреплены на их соответствующих поверхностях в виде замкнутых колец. Зубья пильчатой ленты второго питающего цилиндра наклонены в направлении его вращения, противоположном направлению вращения первого питающего цилиндра. Кольца пильчатой ленты второго питающего цилиндра смещены относительно колец пильчатой ленты первого питающего цилиндра в направлении осей цилиндров. При этом второй питающий цилиндр установлен с возможностью вращения со скоростью, существенно превышающей скорость вращения первого питающего цилиндра и существенно меньшей скорости вращения разрыхлительного барабана. Использование данного изобретения позволяет обеспечить высокую равномерность и степень рыхления волокнистого слоя с более щадящим режимом обработки. 1 з.п. ф-лы, 5 ил.
|
