На данной странице представлена ознакомительная часть выбранного Вами патента

Для получения более подробной информации о патенте (полное описание, формула изобретения и т.д.) Вам необходимо сделать заказ. Нажмите на «Корзину»

Вернуться к списку

КОМПЛЕКСНАЯ ЭЛЕКТРОПРОВОДЯЩАЯ НИТЬ

Номер публикации патента: 2161664

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99113775/04		Получить полное описание патента

Реферат

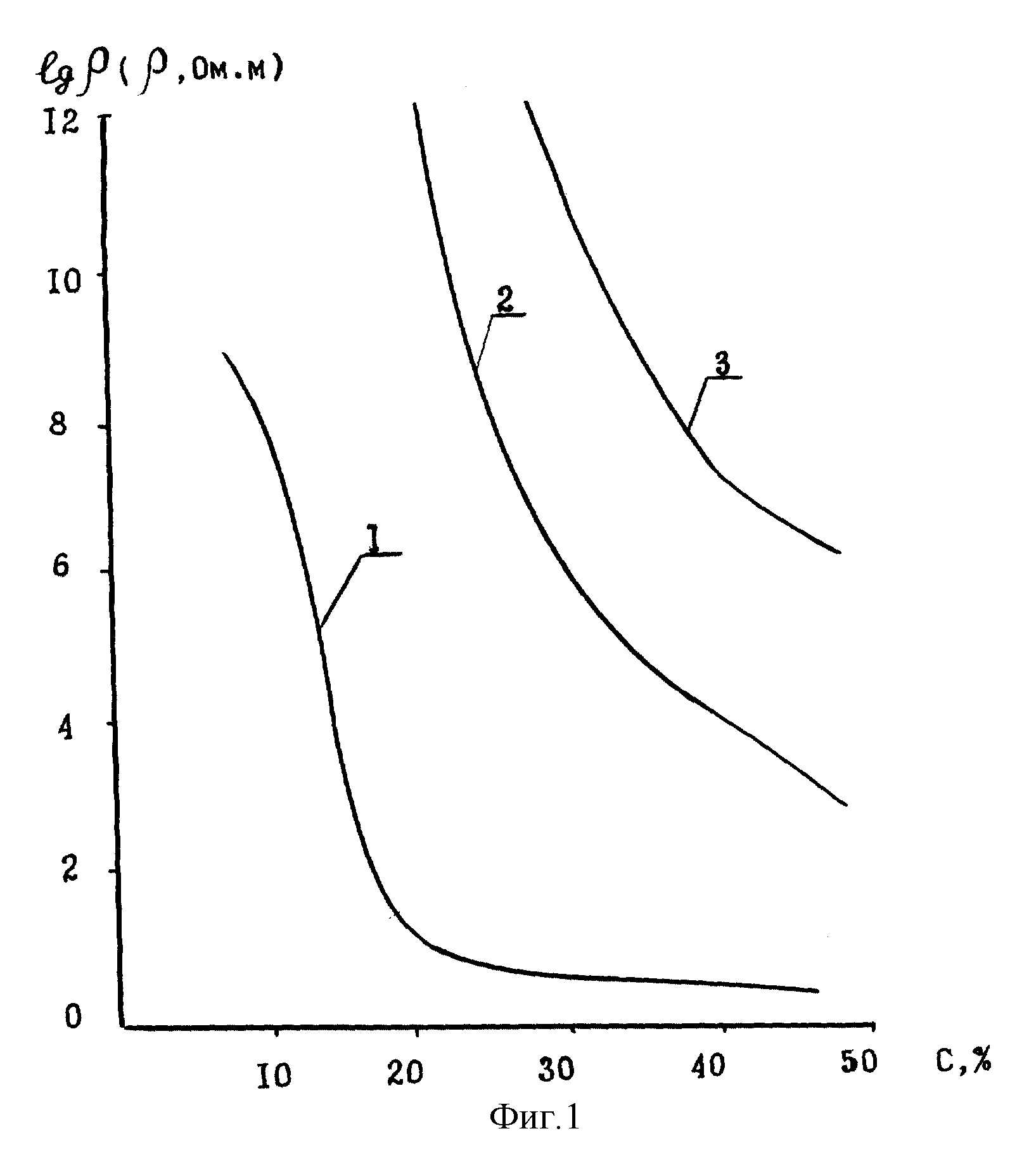

Изобретение относится к производству комплексных электропроводящих нитей и резистивных слоев на их основе, которые в составе гибких или жестких нагревательных элементов могут быть использованы в быту, медицине, сельхозобъектах и других отраслях промышленности. Комплексная электропроводящая нить образована двумя фиброгенными полимерами, расположенными друг относительно друга в виде "оболочки" и "ядра", причем "ядро" выполнено из волокон поли-ε-капроамида, а "оболочка" содержит волокнообразующий фторсодержащий полиолефин, предпочтительно сополимер тетрафторэтилена с винилиденфторидом, наполненный печной сажей, в массовом соотношении от 1:0,6 до 1:0,8, причем на наружной и внутренней поверхностях "оболочки" образован непрерывный каркас из частиц печной сажи, диспергированной до фракций 0,5 - 1,0 мкм, при этом "ядро" и "оболочка" взяты в массовом соотношении от 1:0,7 до 1:0,8, а линейная плотность комплексной электропроводящей нити составляет 52 - 58 текс. способ изготовления комплексной электропроводящей нити включает в себя приготовление в дессольвере прядильного ацетонового раствора волокнообразующего фторсодержащего полиолефина, фильтрацию его на рамном фильтр-прессе, введение заданного количества печной сажи и подачу полученного многокомпонентного раствора на диспергацию частиц до фракций 0,5 - 1,0 мкм в роторно-пульсационном смесителе методом высокочастотной пульсации интенсивного гидродинамического потока при температуре 20 - 25oC, скорости вращения ротора 700 - 1400 об/мин и давлении 0,8 - 1,0 кгс/см2 с последующим вакуумированием, формованием комплексной нити "ядро - оболочка" в фильерном комплекте с диаметром фильеры 0,9 - 1,1 мм, удалением растворителя в сушильной шахте при температуре 125 - 128oC и скорости протяжки нити 35 - 40 м/мин. Техническим результатом, который может быть получен от использования изобретения, является повышение надежности и работоспособности комплексной электропроводящей нити в составе резистивного слоя жестких или мягких нагревательных элементов. 2 с.п. ф-лы, 2 табл., 8 ил.

Вернуться к списку
