US 5904772 A, 18.05.1995. RU 2114220 C1, 27.06.1998. RU 97100920 A, 10.01.1999.
Имя заявителя:
Институт кристаллографии имени А.В. Шубникова Российской академии наук (RU)
Изобретатели:
Крамаренко Владимир Анатольевич (RU) Волошин Алексей Эдуардович (RU) Григорьева Марина Сергеевна (RU) Руднева Елена Борисовна (RU) Маноменова Вера Львовна (RU)
Патентообладатели:
Институт кристаллографии имени А.В. Шубникова Российской академии наук (RU)
Реферат

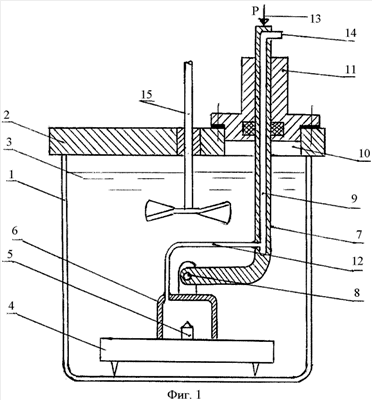

Изобретение относится к технике выращивания кристаллов из растворов солей, в частности для выращивания кристаллов группы KDP (КН2РO4), которые широко применяются для изготовления элементов нелинейной оптики. Установка содержит кристаллизационный стакан 1, крышку 2 кристаллизационного стакана, платформу 4 с затравочным кристаллом 5 и механизм герметизации затравочного кристалла. В крышке 2 выполнено эксцентрично расположенное герметично закрываемое направляющей втулкой 11 отверстие 10 для ввода механизма герметизации затравочного кристалла 5, который выполнен в виде поджимаемого к поверхности платформы 4 колпачка 6, шарнирно установленного на L-образной штанге 7, имеющей возможность перемещения соосно направляющей втулке 11. Внутри штанги 7 выполнен канал 9 для подключения полости колпачка 6 к источнику давления. Для подключения полости колпачка 6 к каналу 9 внутри L-образной штанги 7 применен гибкий шланг 12. Поджатие колпачка 6 к платформе 4 обеспечивают воздействием груза или воздействием пружины на свободный конец штанги 7. В качестве источника давления, подаваемого внутрь колпачка, используют атмосферный воздух. 4 з.п. ф-лы, 2 ил.
