CS 258949 B1, 16.09.1988. SU 256879 A1, 11.11.1969. DD 136576 A1, 18.07.1979. DE 1114171 B, 28.09.1961. US 4738832 A, 19.04.1988.
Имя заявителя:
Федеральное Государственное Унитарное Предприятие "Всероссийский научно-исследовательский институт токов высокой частоты им. В.П. Вологдина" (ФГУП ВНИИТВЧ им. В.П. Вологдина) (RU)
Изобретатели:
Горюшин Георгий Александрович (RU) Левицкая Тамара Анатольевна (RU) Толстоусов Владимир Борисович (RU) Носов Анатолий Сергеевич (RU)
Патентообладатели:
Федеральное Государственное Унитарное Предприятие "Всероссийский научно-исследовательский институт токов высокой частоты им. В.П. Вологдина" (ФГУП ВНИИТВЧ им. В.П. Вологдина) (RU)
Реферат

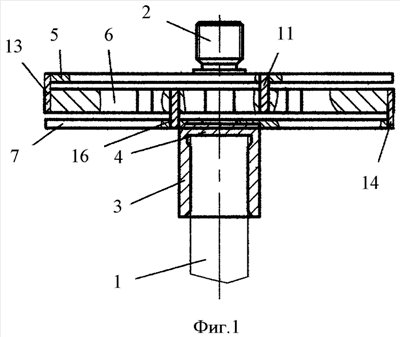

Изобретение относится к области выращивания высококачественных чистых монокристаллических материалов, прежде всего полупроводниковых, и может быть использовано, в частности, в установках для получения бездислокационных монокристаллов кремния разного диаметра и длины методами бестигельной зонной плавки (БЗП), Чохральского и другими. Узел крепления нагретого тела на штоке 1 в герметичной камере, включающий держатель 2 нагретого тела и теплопередающую втулку 3 для осесимметричного крепления держателя 2 на штоке 1, дополнительно содержит последовательно закрепленные на верхнем торце втулки 3, по меньшей мере, три параллельных друг другу и перпендикулярных оси втулки диска, нечетные 5, 7 из которых имеют расположенные по одной окружности дугообразные вырезы, а четный диск 6 - радиальные, в форме овальных или прямоугольных секторов вырезы, образующие ламели, количество которых в два раза больше числа вырезов на нечетных дисках, при этом диски взаимно расположены так, что против каждого выреза нечетного диска расположены две ламели четного диска, кроме того, диски скреплены попарно между собой, по меньшей мере, тремя расположенными равномерно по окружности перемычками, причем перемычки между последовательными парами дисков смещены относительно друг друга в угловом направлении. Ламели четного диска могут иметь конусную форму. Технический результат заключается в максимальном снижении тепловых нагрузок на шток путем уменьшения отвода тепла в аксиальном направлении за счет увеличения теплового сопротивления между нагретым телом и штоком и излучения большей части тепла в окружающее пространство с поверхности теплопередающих элементов, что обеспечивает увеличение срока бесперебойной работы установок с герметичными технологическими камерами за счет повышения надежности работы уплотнений ввода движений штоков. 1 з.п. ф-лы, 4 ил.
