СПОСОБ И УСТРОЙСТВО ДЛЯ ЭЛЕКТРОЛИТИЧЕСКОГО УВЕЛИЧЕНИЯ ТОЛЩИНЫ ЭЛЕКТРОПРОВОДЯЩЕГО РИСУНКА НА ДИЭЛЕКТРИЧЕСКОЙ ПОДЛОЖКЕ, А ТАКЖЕ ДИЭЛЕКТРИЧЕСКАЯ ПОДЛОЖКА

Номер публикации патента: 2392783

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2006132392/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H05K003/24   C25D005/04
Аналоги изобретения: SU 917364 A1, 30.03.1982. RU 2180021 C2, 27.02.2002. RU 1757432 С, 30.08.1994. WO 03038158 A2, 08.05.2003. DE 10065643 A1, 18.07.2002. JP 02033995 А, 05.02.1990.

Имя заявителя: МЕКО ЭКВИПМЕНТ ЭНДЖИНИРЗ Б.В. (NL)
Изобретатели: ЛОЭРМАНС Петер Якобус Герардус (NL)
ВАН ДЕ ВЕН Аугустинус Корнелис Мария (NL)
Патентообладатели: МЕКО ЭКВИПМЕНТ ЭНДЖИНИРЗ Б.В. (NL)
Приоритетные данные: 09.02.2004 NL 1025446

Реферат


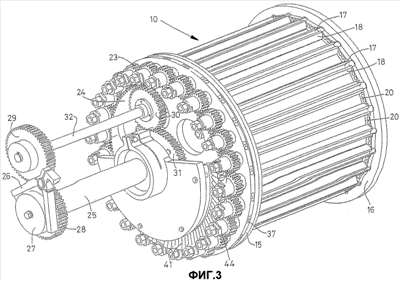

Изобретение предлагает способ электролитического увеличения толщины электропроводящего рисунка на диэлектрической подложке, содержащий этапы: погружение подложки с присутствующим на ней рисунком в электролитическую ванну, приведение отрицательно заряженного электрода в электрический контакт с рисунком в электролитической ванне во время погружения подложки и осуществление контактного движения электрода и рисунка относительно друг друга в электролитической ванне во время погружения подложки. Изобретение также предлагает устройство для электролитического увеличения толщины электропроводящего рисунка на диэлектрической подложке. При этом электрод в указанном устройстве большей частью помещен внутри полости экранирующего элемента, в ограниченной степени выходя наружу из этого экранирующего элемента. Техническим результатом изобретения является обеспечение однородного увеличения толщины электропроводящего рисунка на диэлектрических подложках при относительно больших толщинах слоя, 10-20 мкм. 5 н. и 28 з.п. ф-лы, 9 ил.
