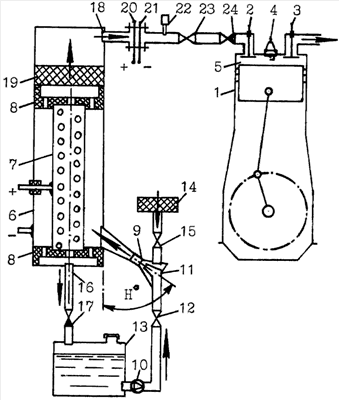

Изобретение относится к области машиностроения и может быть использовано в двигателях внутреннего сгорания (ДВС) работающих на водороде. ДВС содержит, по меньшей мере, один цилиндр (1), свечу зажигания (4), электролизер, циркуляционный контур электролита и патрубок (18) вывода газа из электролизера. Корпус (6) электролизера выполнен в виде герметичного катода цилиндрической формы. Анод выполнен в виде перфорированного цилиндра (7), концентричного корпусу (6). Цилиндр (7) закреплен в корпусе (6) диэлектрическими перфорированными вставками (8). Циркуляционный контур электролита выполнен с возможностью подачи электролита насосом (10) в полость корпуса (6) из бака (13) и очищенного воздуха эжектором (9). Электролит распыляется в полость корпуса (6) форсункой (11) под углом (Н°). Донная часть корпуса (6) снабжена переливной трубкой (16) с обратным клапаном (17). Переливная трубка (16) сообщена с баком (13). Патрубок (18) подключен к впускному трубопроводу ДВС. Патрубок (18) снабжен каплеотделителем (19), электролизером (20, 21), форсункой (22) для регулируемой подачи топлива, дроссельной заслонкой (23) и отсекателем (24). Технический результат заключается в повышении взрывобезопасности ДВС. 1 ил.
