SU 783649 А1, 30.11.1980. SU 1742220 А1, 23.06.1992. RU 2110376 C1, 10.05.1998. US 20080245672 А1, 09.10.2008. ЕР 146149 А, 08.09.2010.
Имя заявителя:
Григорьян Сергей Армаисович (RU)
Изобретатели:
Григорьян Сергей Армаисович (RU) Китаев Яков Анатольевич (RU)
Патентообладатели:
Григорьян Сергей Армаисович (RU)
Реферат

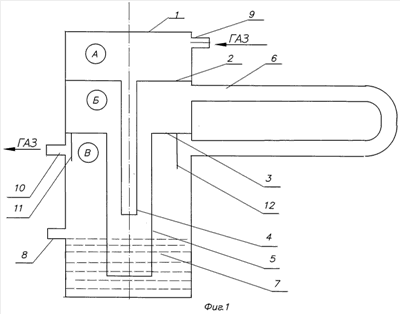

Затвор представляет собой вертикальный цилиндр, разделенный двумя горизонтальными перегородками на три объема. К центру обеих перегородок снизу прикреплены патрубки, расположенные концентрично друг в друге. Нижний объем частично заполнен жидкостью. При этом конец патрубка, прикрепленного к нижней перегородке, опущен в жидкость в нижнем объеме корпуса, а патрубок, прикрепленный к верхней перегородке, проходит через средний объем корпуса в патрубок, прикрепленный к нижней перегородке, и либо не доходит до поверхности жидкости в наружном патрубке, либо заканчивается в нескольких сантиметрах ниже поверхности жидкости. Нижний и средний объемы корпуса соединены по газу длинной трубкой. Техническим эффектом предлагаемого жидкостного затвора являются компактность, повышение надежности работы за счет ликвидация уноса жидкости, а также возможность работы при давлении водородно-кислородной смеси 1,0 МПа и более, при отсутствии подвижных частей, что облегчает обслуживание установки электролизера. 1 з.п. ф-лы, 2 ил.
