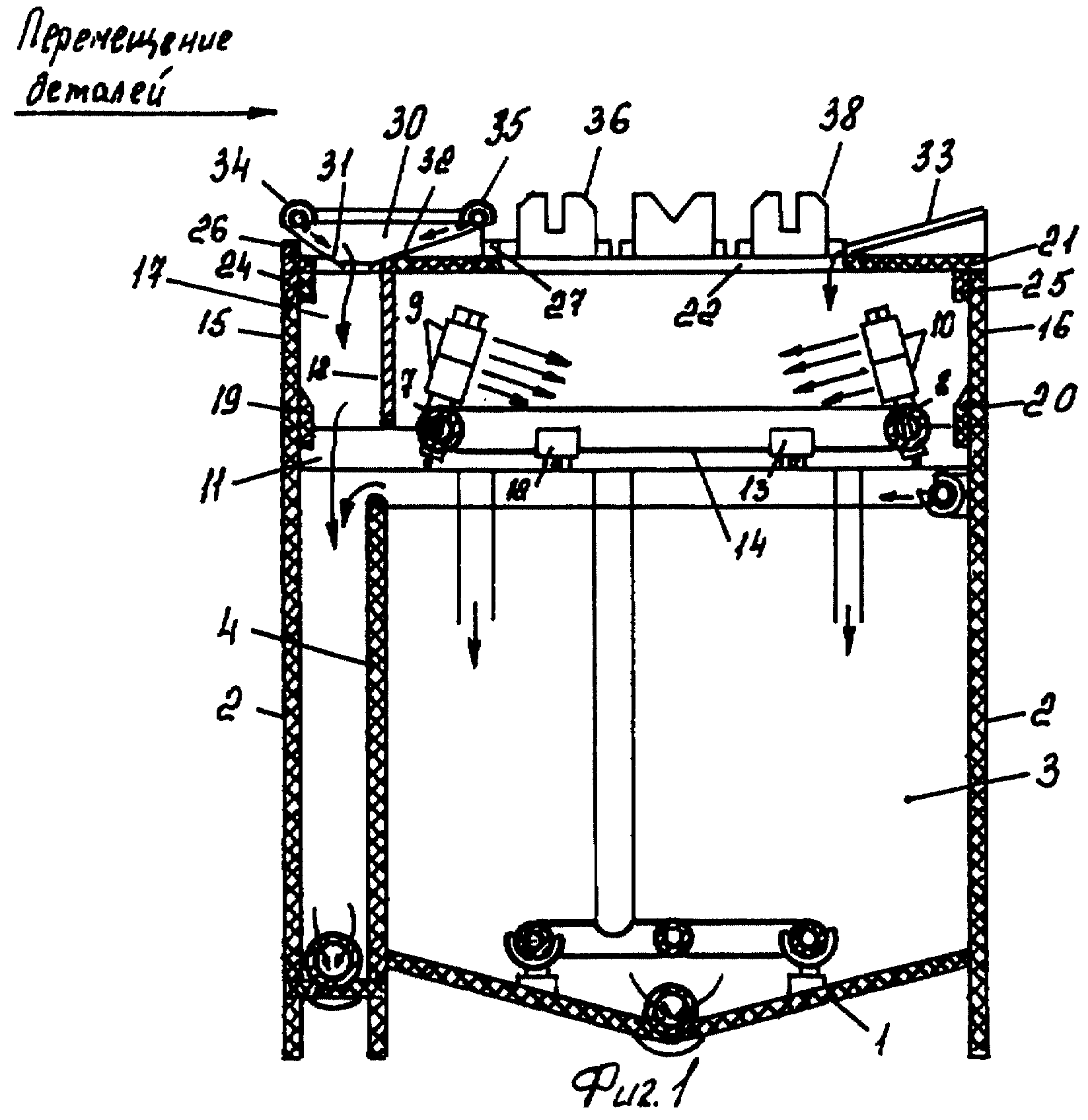

СПОСОБ ИЗГОТОВЛЕНИЯ ВАННЫ ПРОМЫВКИ ДЕТАЛЕЙ В ХОЛОДНОЙ ВОДЕ

Номер публикации патента: 2166004

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 99117608/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: C23G003/00   C25D017/02
Аналоги изобретения: RU 2097446, 27.11.1997. RU 2097447, 27.11.1997. RU 2036256, 27.05.1995. SU 406977, 21.11.1973. ГОСТ 9.314-90. Вода для гальванического производства и схемы промывок, с.6. черт. 1. Техническое описание на гальваническую линию "DYNA-PLUS-160" фирмы "Schering", Германия, 1985.

Имя заявителя: Алексеев Андрей Николаевич
Изобретатели: Алексеев А.Н.
Патентообладатели: Алексеев Андрей Николаевич

Реферат


Использование: при изготовлении гальванических ванн, в частности, для промывки деталей в холодной воде погружным и/или комбинированным методом как для автоматических, так и механизированных линий гальванохимической обработки. Сущность: в известном способе изготовления ванны промывки в холодной воде, включающем формирование с помощью сварки или литьем технологического резервуара прямоугольной формы, состоящего из днища, устройства для слива воды, торцевых и боковых стенок, в том числе и с горизонтальными бортами последних, и сочленяемого с ним вспомогательного модуля, состоящего из верхнего фланца с размерами окна, совпадающими с размерами зоны обработки в технологическом резервуаре, и сопрягаемых с ним жестко соединенных между собой сплошных боковых и торцевых перегородок, технологический резервуар формируют с переливным карманом, выполненным в виде сплошной перегородки, размещаемой вдоль его ближайшей по отношению к направлению перемещения подвергаемых промывке деталей боковой стенки, и с располагаемой перпендикулярно над переливным карманом направляющей, разъемно закрепляемой на внутренней поверхности или в пазах боковых стенок технологического резервуара и оснащенной устройствами для фиксации трубопровода в горизонтальном положении, а верхние кромки противолежащей им торцевой стенки технологического резервуара и нижние кромки торцевой перегородки сочленяемого с ним вспомогательного модуля выполняют со сквозными пазами соответствующего профиля соответственно для установки и фиксации в них соответствующих участков распределительного коллектора, выполняемого, по крайней мере, П-образным, вертикальные участки которого используют для установки на них или реализации в их конструкции элементов формирования струй обрабатывающей среды, а горизонтальный участок распределительного коллектора устанавливают в устройства для фиксации трубопровода, расположенные на боковой поверхности соответствующей направляющей, при сочленении сопрягаемой с торцевой поверхностью второй торцевой перегородки вспомогательного модуля, боковые перегородки которого выполняют с расположенными с их внутренней стороны направляющими, по которым в процессе сочленения производят сопряжение торцевых поверхностей боковых стенок технологического резервуара с торцевыми поверхностями боковых перегородок вспомогательного модуля, оснащаемого жестко соединенным с торцевыми перегородками последнего экранирующим брызги обрабатывающей среды элементом, выполненным в виде дополнительной сплошной боковой перегородки, располагаемой внутри модуля над переливным карманом технологического резервуара за элементами формирования струй обрабатывающей среды соответствующего вертикального участка П-образного распределительного коллектора, а сочленяемый с торцевыми поверхностями боковых и торцевых перегородок вспомогательного модуля верхний фланец формируют с дополнительным окном, выполняемым над переливным карманом технологического резервуара, и соответствующими направляющими для фиксации верхнего фланца с торцевыми и боковыми перегородками вспомогательного модуля, при этом на верхнем фланце размещают устройства для улавливания стекающей с поверхности переносимых над ванной деталей жидкости, выполняемые в виде замкнутых с торцевых сторон козырьков, реализуемых с уклонами в сторону дополнительного окна верхнего фланца, и в виде оснащенного с торцевых сторон бортиками козырька, выполненного с уклоном в сторону окна верхнего фланца, соответственно, а сам процесс формирования технологического резервуара и вспомогательного модуля производят также и с помощью формования, склеивания и/или механического крепежа соединяемых поверхностей, с использованием операций фрезерования. Изобретение обеспечивает расширение функциональных и технологических возможностей способа, повышение эффективности и улучшение условий эксплуатации ванны. 4 з.п. ф-лы, 4 ил.
