RU 2082824 C1, 27.06.1997. RU 2239616 C2, 10.11.2004. RU 2003438 C1, 30.11.1993. EP 1806431 A2, 11.07.2007. EP 1165276 B1, 17.01.2007.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Московский авиационный институт (государственный технический университет) (МАИ) (RU)
Изобретатели:
Терентьева Валентина Сергеевна (RU) Еремина Анна Ивановна (RU) Жестков Борис Евгеньевич (RU) Астапов Алексей Николаевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Московский авиационный институт (государственный технический университет) (МАИ) (RU)
Реферат

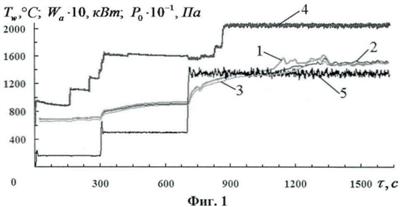

Изобретение относится к области нанесения покрытий, а именно к восстановлению защитной способности поврежденных высокотемпературных кремнийсодержащих покрытий на элементах конструкций из жаропрочных конструкционных материалов. Способ включает зачистку и обезжиривание участков поверхности, подлежащих восстановлению, нанесение на них слоя шликерной композиции и последующую сушку. Композиция включает смесь связующего и наполнителя, содержащего порошок сплава состава, мас.%: Ti - 15,0÷40,0; Мо - 5,0÷30,0; Y - 0,1÷1,5; В - 0,5÷2,5; Si - 26,0÷79,4. При этом в качестве связующего в шликерной композиции используют золь кремниевой кислоты в объемном соотношении с порошком сплава от 1:3 до 3:1. Сушку проводят последовательно в два этапа - при комнатной температуре в течение 30-60 мин и при температуре 75±5°С в течение 10-20 мин. Технический результат - повышение защитных свойств покрытия, исключение операции обжига. 1 з.п. ф-лы, 4 ил., 3 табл.
Поиск патентов
Получить полное описание патента
