Кубанцев Виктор Иванович (RU) Савицкий Дмитрий Сигизмундович (RU)
Патентообладатели:
Кубанцев Виктор Иванович (RU)
Реферат

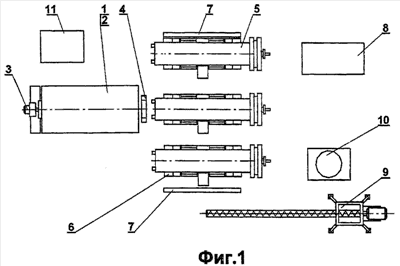

Изобретение относится к антикоррозионной обработке металлических изделий, в частности к нанесению цинкового покрытия на изделия из ферромагнитных материалов путем термодиффузионного цинкования и к установке, используемой для его осуществления. Способ включает загрузку партии изделий в реторту электрической нагревательной установки, засыпку насыщающей цинксодержащей смеси, герметизацию реторты, ее нагрев, выдержку реторты в нагревательной установке и выгрузку изделий из реторты. В процессе цинкования осуществляют непрерывный сброс избыточного давления в реторте. В качестве цинксодержащей смеси используют смесь, содержащую следующие компоненты, мас.%: порошок цинка - 20-25 и глинозем - 75-80. Засыпку насыщающей смеси в реторту осуществляют равномерно, распределяя ее по всей длине реторты в количестве 8-16% от массы цинкуемых изделий. После герметизации реторты ее размещают внутри индуктора. Нагрев корпуса реторты осуществляют вихревыми токами до температуры 300-400°С, а изделий - до температуры 768-910°С при вращении реторты, осуществляют от одного до восьми колебаний температуры изделий в зоне температуры магнитных превращений материала, приводящих к магнитострикционным эффектам путем попеременного охлаждения и нагрева корпуса реторты до указанной температуры за счет чередования отключения и включения индуктора. Затем извлекают реторту из индуктора и подвергают ее принудительному охлаждению до температуры, не превышающей 250°С при ее вращении на технологическом столе. Уменьшается длительность технологического цикла нанесения антикоррозионного цинкового покрытия, обеспечивается высокое качество цинкового покрытия при увеличении диапазона его толщин до 300 мкм и расширяется номенклатура цинкуемых изделий. 2 н. и 3 з.п. ф-лы, 6 ил.
Поиск патентов
Получить полное описание патента
