RU 2413034 C1, 27.02.2011. RU 388059 A, 03.12.1973. RU 775174 A, 30.10.1980. JP 49082544 A, 23.04.1982. JP 57067170 A, 23.04.1982. WO 2008100155 A1, 21.08.2008.
Имя заявителя:
Байкальский институт природопользования Сибирского отделения Российской академии наук (БИП СО РАН) (RU), Общество с ограниченной ответственностью "Малое инновационное предприятие "МЕГАРЕСУРС" (ООО "МИП "МЕГАРЕСУРС") (RU)
Изобретатели:
Корнопольцев Василий Николаевич (RU)
Патентообладатели:
Байкальский институт природопользования Сибирского отделения Российской академии наук (БИП СО РАН) (RU) Общество с ограниченной ответственностью "Малое инновационное предприятие "МЕГАРЕСУРС" (ООО "МИП "МЕГАРЕСУРС") (RU)
Реферат

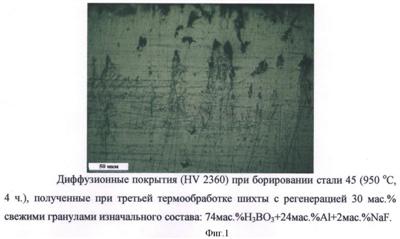

Изобретение относится к способу химико-термической обработки и может быть использовано для повышения эксплуатационной стойкости изделий. Способ борирования стальных деталей включает приготовление насыщающей шихты, содержащей борсодержащий компонент и активатор фтористый натрий, упаковку деталей в тигле и термообработку. В качестве борсодержащего компонента используют 20-40 мас.% обезвоженной композиционной смеси на основе борной кислоты в виде гранул, которые получают путем приготовления смеси, содержащей 70-74 мас.% H3BO3, 24-28 мас.% Al и 2 мас.% NaF, обезвоживания со спеканием полученной смеси и дробления спекшейся композиционной смеси до гранул размером до 2 мм. Обезвоженная борная кислота, являющаяся источником бора при борировании, восстанавливается в процессе термообработки в гранулах. Насыщающая шихта дополнительно содержит разделительную добавку, в качестве которой используют инертные порошки в виде окиси алюминия или окиси магния, или отработанные составы для борирования. Насыщающая шихта дополнительно содержит фтористый натрий NaF 2 мас.%. Термообработку проводят при температуре 800-950°C в течение 3-5 часов. Уменьшается стоимость и время борирования, а также обеспечивается дополнительная регулировка свойств и толщины получаемых покрытий, что позволяет получать качественные покрытия с заданными характеристиками. 1 ил.
Поиск патентов
Получить полное описание патента
