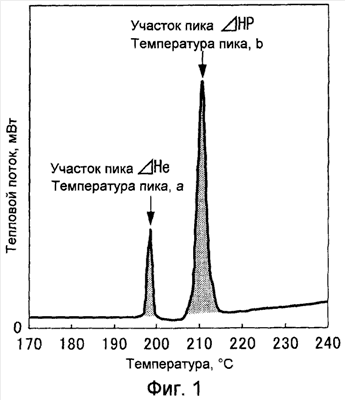

Изобретение относится к области нанесения покрытия погружением в расплав. Способ получения стального листа с покрытием системы Sn-Zn включает нанесение предварительного покрытия из сплава Fe-Ni с содержанием никеля 10-80 мас.%, железо - остальное, погружение листа в ванну с расплавом для нанесения покрытия системы Sn-Zn при температуре ванны 240-300°С и времени погружения 2-15 с для формирования на листе слоя покрытия, содержащего от 1 до 8,8 мас.% Zn, остальное в виде 91,2-99,0 мас.% Sn и неизбежных примесей, охлаждение покрытия со скоростью 10-30°С/с, измерение посредством дифференциальной сканирующей калориметрии для получения дифференциальной сканирующей калориметрической кривой для стального листа, снабженного покрытием системы Sn-Zn, и оценку на основании дифференциальной сканирующей калориметрической кривой микроструктуры нанесенного слоя покрытия, которая должна удовлетворять условию: (эндотермическая величина теплоты плавления, вызванная первичными кристаллами Sn) / {(эндотермическая величина теплоты плавления, вызванная первичными кристаллами Sn) + (эндотермическая величина теплоты плавления, вызванная эвтектическими кристаллами Sn-Zn)}0,3, при этом для указанной микроструктуры температура эндотермического пика, вызванная плавлением первичных кристаллов Sn, составляет 200°С или выше и 230°С или ниже, а температура эндотермического пика, вызванная плавлением эвтектических кристаллов Sn-Zn, составляет 198 °С или выше и менее чем 200°С. Стальной лист с полученным покрытием имеет высокую коррозионную стойкость, формируемость и свариваемость, а также долгосрочную стойкость к воздействию загрязненного бензина и может быть использован для топливных баков. 2 н. и 2 з.п. ф-лы, 2 ил., 4 табл.
