Jha S.C. at all. High-Strength High-Conductivity Cu-Nb Microcomposite Sheet Fabricated via Multiple Roll Bonding, Metallurgical Transaction A, 24A, 1993, s.15-20. RU 2375483 C2, 10.12.2009. RU 2115556 C1, 20.07.1998. ПАНЦЫРНЫЙ В. Материалы нового класса// ТЕХНОПОЛИС XXI ВЕК. - 2006, 8. US 2003/0121697 A1, 03.07.2003.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Белгородский государственный университет" (RU)
Изобретатели:
Салищев Геннадий Алексеевич (RU) Кузнецов Андрей Витальевич (RU) Панцырный Виктор Иванович (RU) Середин Сергей Вадимович (RU) Долгополов Николай Васильевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Белгородский государственный университет" (RU)
Реферат

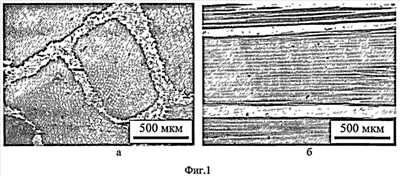

Изобретение относится к области металлургии, в частности к изготовлению высокопрочных тонких листов, лент и фольг из микрокомпозиционных материалов на основе меди, и может быть использовано в электронной технике. Заявлен способ изготовления фольги для гибких печатных плат из двухфазных микрокомпозиционных материалов на основе меди. Способ включает выплавление слитков двухфазных сплавов на основе меди, формирование составной заготовки микрокомпозиционного материала и ее прокатку. Выплавляют слитки двухфазного сплава Cu-Me, где Me - металл из группы, имеющей объемно-центрированную кубическую решетку, Nb, Fe, Cr, V, Та, затем слитки деформируют в прутки с поперечным размером 500-1000 мкм, формируют составную заготовку микрокомпозиционного материала путем сборки прутков в пакет с их размещением в медной матрице на расстоянии 1000-3000 мкм друг от друга. Прокатку проводят в два этапа, на первом этапе проводят холодную или теплую прокатку с количеством проходов, обеспечивающим получение пластин второй фазы толщиной 50-100 мкм, а на втором этапе - холодную прокатку до получения пластин второй фазы толщиной 5-10 нм, размещенных в медной матрице на расстоянии 30-100 нм вдоль направления прокатки, с объемной долей не более 30%. Получают фольгу, материал которой имеет высокую прочность и усталостные свойства при сохранении высокой электропроводности. 2 з.п. ф-лы, 2 ил., 1 табл.
Поиск патентов
Получить полное описание патента
