RU 2283885 C1, 20.09.2006. ЛИСИН B.C. и др. Современное состояние и перспективы рециклинга цинксодержащих отходов металлургического производства. Приложение 6 к Бюллетеню «Черная металлургия», 2001, с.12-16. SU 1749282 A1, 10.12.1989. WO 98/04755 A1, 05.02.1998. JP 2002-241850 A, 28.08.2002. SU 19836456 A3, 23.08.1993.
Имя заявителя:
Открытое акционерное общество "Магнитогорский металлургический комбинат" (RU)
Изобретатели:
Ульянов Владимир Павлович (UA) Дьяченко Виктор Фёдорович (RU) Артамонов Александр Петрович (RU) Гибадулин Масхут Фатыхович (RU) Ульянова Ирина Владимировна (UA) Смирнов Александр Сергеевич (UA)
Патентообладатели:
Открытое акционерное общество "Магнитогорский металлургический комбинат" (RU)
Реферат

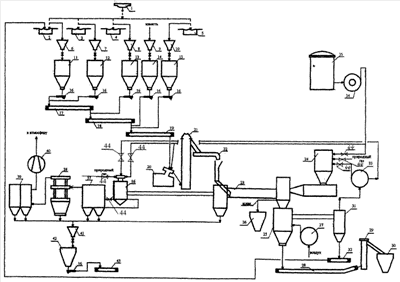

Изобретение относится к переработке отходов агломерационного, доменного, прокатного, сталеплавильного и электросталеплавильного производств и может быть использовано в черной и цветной металлургии. Отходы в виде железо- и цинксодержащих шламов сгущают, обезвоживают и высушивают до содержания влаги 6-10 мас.%, смешивают с углеродсодержащим восстановителем и окомковывают. Осуществляют противоточную обработку окатышей продуктами сжигания газообразного или жидкого топлива, отгонку цинка и улавливание возгонов с получением оксида цинка. При этом высушенные железо- и цинксодержащие шламы смешивают с железо- и цинксодержащими пылями, к смеси добавляют маслоокалиносодержащие отходы прокатного производства в количестве 0,04-1,00 мас.ч. на 1 мас.ч. смеси, а к получаемой смеси - отходы обжига доломита или отходы производства извести и бентонит в количествах, соответственно, 0,03-0,15 мас.ч. и 0,006-0,009 мас.ч. на 1 мас.ч. смеси. Полученную сырьевую массу окомковывают до получения окатышей размером 10-25 мм и осуществляют обработку окатышей с коэффициентом расхода воздуха 0,45-0,95 и температурой 1150-1450°С при разрежении в системе 15-160 Па и температуре отходящих продуктов обработки 450-700°С. Изобретение направлено на интенсификацию процессов восстановления цинка и железа и возгонки цинка, экономию восстановителя, повышение степени обесцинкования отходов. 2 з.п. ф-лы, 1 ил., 1 табл.
Поиск патентов
Получить полное описание патента
