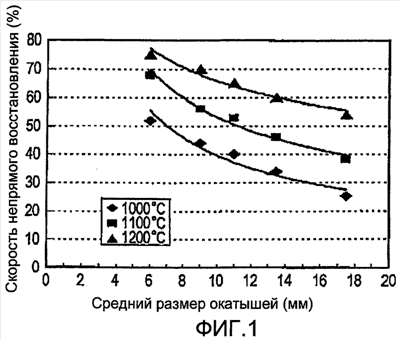

Изобретение относится к самофлюсующимся окатышам, подходящим для доменной печи, и способу их изготовления. Сырьевые материалы, в том числе такие как вторичные сырьевые материалы, содержащие СаО и MgO, смешивают с железной рудой таким образом, чтобы отношение по массе CaO/SiO2 достигало 0,8 или больше и отношение по массе MgO/SiO2 достигало 0,4 или больше. Смешанные сырьевые материалы гранулируют в необожженные окатыши, имеющие заданное распределение по размерам, и обжигают нагреванием при температуре от 1220 до 1300°С. При этом формируют самофлюсующиеся окатыши, имеющие средний размер от 10 до 13 мм и распределение по размерам, в котором 6 мас.% или меньше окатышей имеют размеры частиц 4 мм или больше, но меньше 8 мм, и 7 мас.% или меньше окатышей имеют размеры частиц 15 мм или больше, но меньше 20 мм. Изобретение направлено на улучшение способности к высокотемпературному химическому восстановлению окатышей и улучшение газопроницаемости слоя окатышей. 2 н.п. ф-лы, 2 ил., 3 табл.
Поиск патентов
Получить полное описание патента
