RU 2175991 C1, 20.11.2001. US 3992507 A, 16.11.1976. US 6171562 B1, 09.01.2001. WO 98/14623 A1, 09.04.1998. JP 7277737 A, 24.10.1995. WO 2005/012582 A1, 10.02.2005. US 3085875 A, 16.04.1963. GB 2161465 A, 15.01.1986.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Башкирский государственный университет", ГОУ ВПО БашГУ (RU)
Изобретатели:
Мустафин Ахат Газизьянович (RU) Левашова Вера Ивановна (RU) Майстренко Валерий Николаевич (RU) Морева Ольга Витальевна (RU) Шаповалова Екатерина Витальевна (RU) Шарипов Тагир Вильданович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Башкирский государственный университет", ГОУ ВПО БашГУ (RU)
Реферат

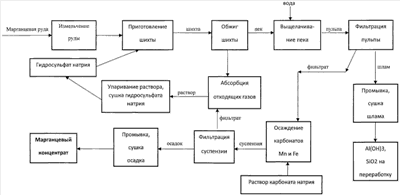

Изобретение относится к химической технологии марганца и может быть использовано при обогащении марганцевых руд, в частности при переработке окисных марганцевых руд. Способ включает измельчение руды, смешение измельченной руды с гидросульфатом натрия, взятого в количестве, стехиометрически необходимом для связывания марганца и примесей в сульфаты. Затем ведут обжиг шихты в три стадии с получением пека: на первой стадии при температуре 200-300°С в течение 1-2 ч, на второй - при температуре 400-500°С в течение 0,5-1,5 ч, на третьей - при температуре 600-700°С в течение 2-4 часов. Пек выщелачивают водой при температуре 40-80°С в течение 0,5-1 ч и массовом соотношении пек: вода=1:(3-4). После фильтрации полученной пульпы проводят отделение шлама, обработку фильтрата раствором карбоната натрия, взятого в количестве, стехиометрически необходимом для связывания и осаждения соединений марганца (II) и железа (II). После фильтрации полученной суспензии проводят промывку и сушку осадка карбонатов марганца (II) и железа (П) с получением марганцевого концентрата. Абсорбцию отходящих газов обжига осуществляют фильтратом стадии выделения карбоната марганца с получением раствора гидросульфата натрия. Путем упаривания полученного раствора, кристаллизации и сушки получают гидросульфат натрия, который направляют на смешение с измельченной рудой с получением шихты. Техническим результатом является простота технологического процесса и бессточная схема процесса переработки марганцевых руд. 1 з.п. ф-лы, 1 ил.
Поиск патентов
Получить полное описание патента
