RU 2222624 С2, 27.01.2004. RU 2174156 C1, 27.09.2001. RU 2196183 С2, 10.01.2003. RU 2213155 C1, 27.09.2003. US 3085875 A, 16.04.1963. JP 7277737 A, 24.10.1995. WO 2005/012582 A1, 10.02.2005. WO 98/14623 A1, 09.04.1998.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Башкирский государственный университет", ГОУ ВПО БашГУ (RU)
Изобретатели:
Воронин Анатолий Васильевич (RU) Казакова Елена Владимировна (RU) Левашова Вера Ивановна (RU) Мавлютова Регина Жамильевна (RU) Майстренко Валерий Николаевич (RU) Морева Ольга Витальевна (RU) Мустафин Ахат Газизьянович (RU) Шаповалова Екатерина Витальевна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Башкирский государственный университет", ГОУ ВПО БашГУ (RU)
Реферат

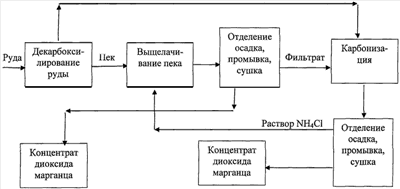

Изобретение относится к способу химического обогащения карбонатных марганцевых руд и может быть использовано при переработке обедненных марганцевых руд. Способ включает выщелачивание щелочных и щелочноземельных металлов раствором хлорсодержащего реагента и отделение нерастворимого осадка, содержащего диоксид марганца. При этом предварительно руду подвергают декарбоксилированию термической обработкой при температуре 750-1000°С в течение 2-4 часов с получением пека. В качестве хлорсодержащего реагента при выщелачивании пека используют 10-40%-ный водный раствор хлорида аммония, взятого в массовом соотношении руда:хлорид аммония, равном 1:1-2. Выщелачивание проводят при температуре 20-100°С в течение 1-2 часов. Фильтрат после отделения нерастворимого осадка карбонизируют отходящими газами от стадии декарбоксилирования руды с последующим отделением получаемого карбоната кальция и возвратом водного раствора хлорида аммония на стадию выщелачивания пека. Техническим результатом является получение качественного целевого продукта - концентрата диоксида марганца и сопутствующего продукта - карбоната кальция при проведении процесса по бессточной схеме. 1 ил., 1 табл.
Поиск патентов
Получить полное описание патента
