RU 2232822 C1, 20.07.2004. RU 2351660 C2, 10.04.2009. UA 39273 A, 15.06.2001. RU 2034045 C1, 30.04.1995. SU 1098106 A1, 15.06.1984. US 6821363 В1, 23.11.2004.
Имя заявителя:
Открытое акционерное общество "Завод им. В.А. Дегтярева" (RU)
Изобретатели:
Великолуг Александр Михайлович (RU) Лазарев Андрей Владимирович (RU) Постернак Павел Иванович (RU) Постернак Иван Павлович (RU)
Патентообладатели:
Открытое акционерное общество "Завод им. В.А. Дегтярева" (RU)
Реферат

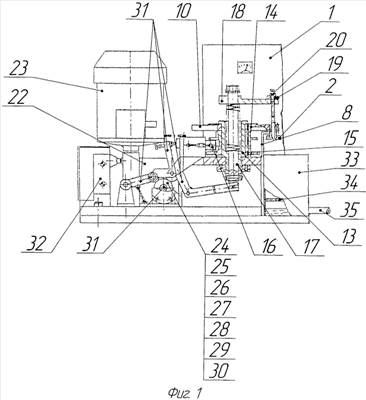

Изобретение относится к термообработке деталей. Установка для локальной закалки изделий токами высокой частоты содержит петлевой индуктор 2 с индуктирующим проводом 3 и ротор 10 в виде диска с отверстиями для изделий, установленный с возможностью поворота для установки изделий соосно индуктору 2, и с установленными в указанных отверстиях втулками 11 с пазами, в которых расположена кольцевая пружина 12, источник 1 тока, соединенный с индуктором 2, рычагами 31 и командоаппаратом, выполненным в виде кулачкового вала 21 с возможностью регулировки фаз поворота кулачков 24-30 и связанным с рычагами 31, и толкатель 19 с микрометрическим винтом 20, установленный соосно индуктору 2. Привод поворота ротора 10 содержит делительный диск 15 с фиксатором 16 и установлен соосно ротору 10. Индуктирующий провод 3 индуктора 2 выполнен совмещенным со спрейером, управляемым дополнительными кулачками 27-30, расположенными на валу 21 командоаппарата, посредством микропереключателей 32, связанных с электрогидравлическим запорным клапаном, находящимся под давлением охлаждающей жидкости. В качестве охлаждающей жидкости может быть использована вода. Конструкция заявленной установки позволяет проводить равномерный нагрев изделий диаметром 1-12 мм и высотой 25-30 мм с обеспечением заданной твердости. 1 з.п. ф-лы, 2 ил.
