|
На данной странице представлена ознакомительная часть выбранного Вами патента
Для получения более подробной информации о патенте (полное описание, формула изобретения и т.д.) Вам необходимо сделать заказ. Нажмите на «Корзину»
| СПОСОБ ИЗГОТОВЛЕНИЯ СНАРЯДНЫХ КОРПУСОВ |  |
Номер публикации патента: 2179587 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | C21D009/16 C21D008/10 | | Аналоги изобретения: | РЫБАРЖ А.А., Производство снарядов. - М.: Государственное издательство оборонной промышленности, 1943, с.128-129, 110. US 3676907, 10.07.1972. US 3513038, 19.05.1970. US 3994752, 30.11.1976. DE 3825912 C1, 30.03.1989. RU 2133284 C1, 20.07.1999. US 3619302, 09.11.1971. |
| Имя заявителя: | Государственное научно-производственное предприятие "ТЕМП" | | Изобретатели: | Капустин А.И.
Шипунов А.Г.
Ратнер А.Д.
Березин С.М.
Осипова Л.Ф.
Рыбаков В.С.
Волынова Т.Ф.
Терешин В.В. | | Патентообладатели: | Государственное научно-производственное предприятие "ТЕМП" |
Реферат | |

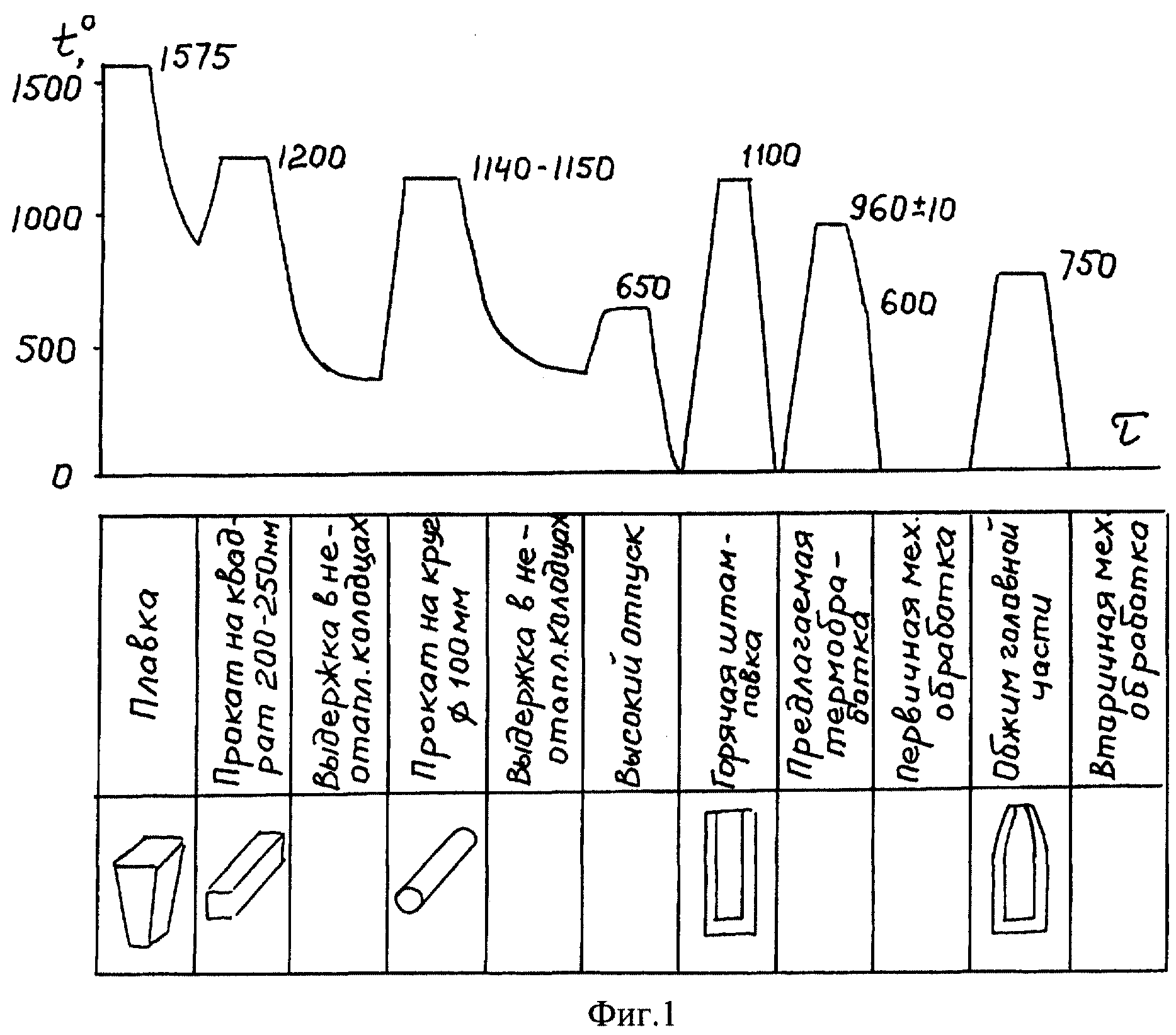

Изобретение относится к боеприпасной технике, а более конкретно к способам изготовления стальных деталей корпусов осколочно-фугасных снарядов, таких как корпус, переходные втулки, донья и т.д. Способ изготовления снарядных корпусов из стальных заготовок включает операции горячей пластической деформации, механической обработки и горячего обжима, при этом после горячей пластической деформации дополнительно осуществляют термообработку стальной заготовки, при которой ее подвергают рекристаллизационно-диффузионному отжигу с нагревом в печи на 200-300oС выше точки аустенитного перехода, выдержке при этой температуре в течение 0,5-3 ч, охлаждению с печью со скоростью 30-150oС/ч до температуры 600-650oС и дальнейшему охлаждению на воздухе с неконтролируемой скоростью до температуры окружающей среды. Заготовки при этом выполняются из высокоуглеродистых, эвтектоидных и заэвтектоидных марганцево-кремнистых сталей. Способ обеспечивает получение снарядных корпусов с большой стойкостью к ударным нагрузкам и высококачественным осколочным спектром, а также высокую технологичность при производстве корпусов снарядов. 3 з.п. ф-лы, 7 ил., 3 табл.
|
Поиск патентов
Получить полное описание патента
