RU 2220209 С2, 27.12.2003. US 5100313 А, 31.03.1992. RU 2595574 С2, 20.03.2007. RU 60936 U1, 10.02.2007. US 4907961 А, 13.03.1990.
Имя заявителя:
Неклеса Анатолий Тимофеевич (UA)
Изобретатели:
Неклеса Анатолий Тимофеевич (UA) Новинский Вадим Владиславович (RU)
Патентообладатели:
Неклеса Анатолий Тимофеевич (UA)
Приоритетные данные:
24.04.2007 UA a200704554
Реферат

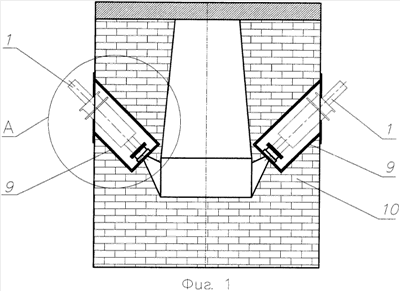

Изобретение относится к черной металлургии и предназначено для прямого восстановления железа в плазменной плавильной печи с использованием аппарата для вдува углеводородного газа в плазменную струю. Процесс расплавления оксидов железа осуществляют окислительной плазменной струей с массовым соотношением расхода кислорода к расходу природного газа 1,5-2,5. После полного расплавления оксидов в плазменную струю за срезом сопла плазмотрона дополнительно подают природный газ, при конверсии которого образуется водород и пироуглерод. Перед сливом готового металла прекращают подачу природного газа на плазменную струю, а состав плазмообразующего газа устанавливают с массовым соотношением расхода кислорода к расходу природного газа 0,8-1. Устройство содержит плазмотрон косвенного действия (1), анодное сопло которого коаксиально расположено относительно цилиндрической гильзы, жестко закрепленной в корпусе. Корпус с одной стороны связан зажимами с плазмотроном (1), а с другой - с кессоном (9) и установлен с зазором относительно торцевой плоскости плазмотрона (1) с образованием полости, связанной с патрубком подвода углеводородов и сообщенной с внутренней полостью гильзы. Изобретение обеспечивает высокую степень восстановления металла из расплава за счет увеличения количества восстановительного газа на стадии окончательного восстановления. 2 н. и 3 з.п. ф-лы, 4 ил.
